自然石連結空張「ストーンネット」

●自然石を金網の全面に固着させた「標準」タイプ

単体写真 標準断面図※クリックして拡大

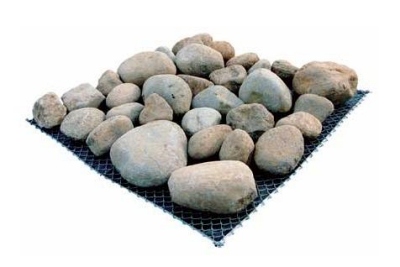

ストーンネット標準玉石
ストーンネット_標準
※画像は玉石となります。他にも割石・角取り石などがあります

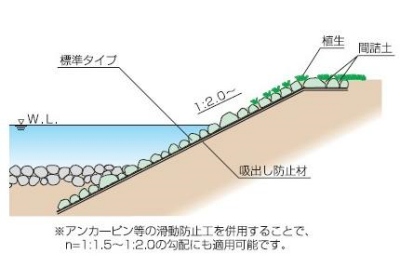

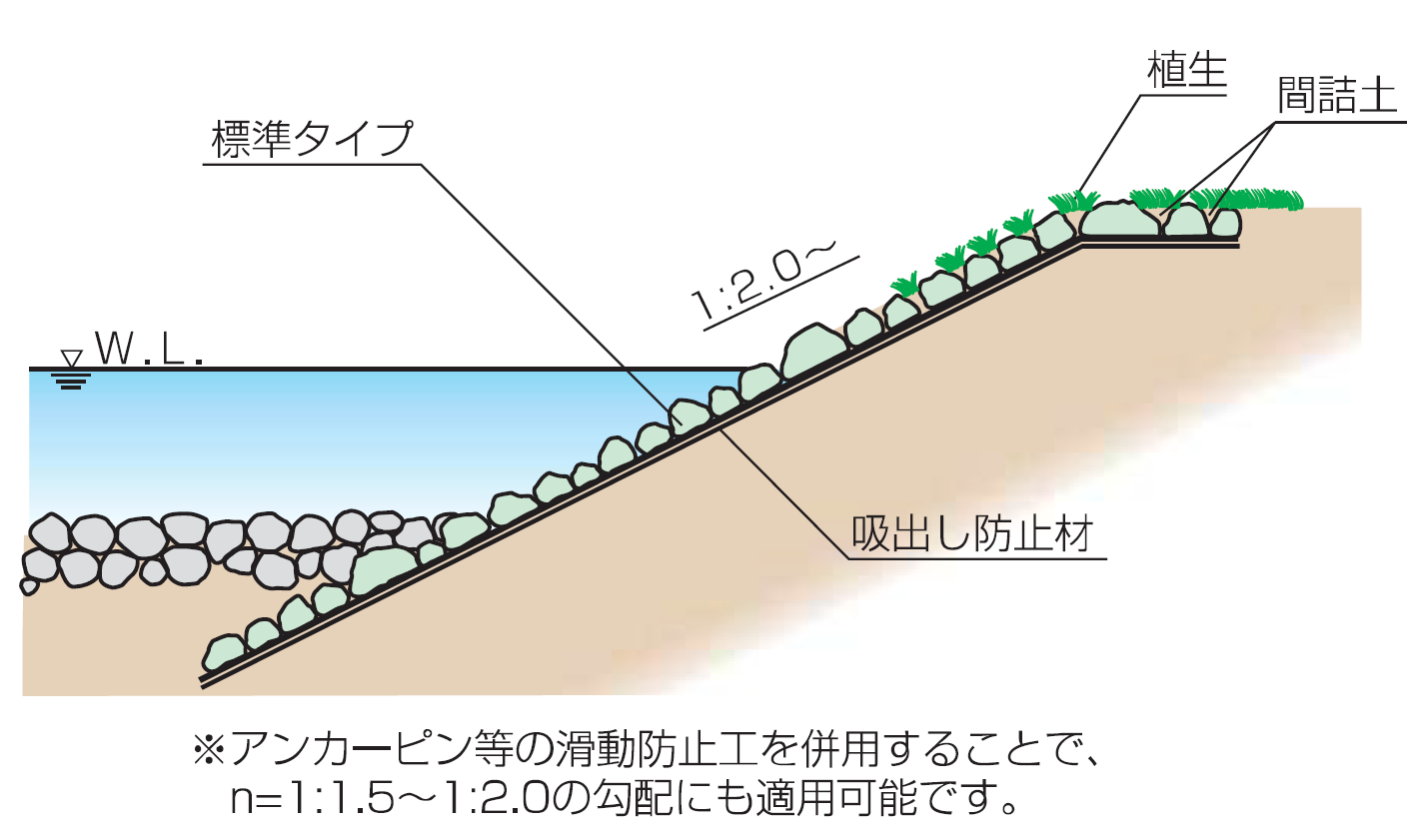

ストーンネット断面図
製品名 ストーンネット
適用条件等 ■流速：～6.5m/s程度 ■法勾配：1:1.0～ ■用途：河川、ため池、調整池、水路等
登録等 ■旧NETIS登録番号:CB-990033-V ■NNTD:1171
■モリナガ・ヨウさんのイラストレポ「なじみすぎてわかりづらい水辺と石のお話」でもご紹介させて頂いております。
特長
●準推奨技術、設計比較対象技術に選定
NETISの事後評価を受け、『平成22年度準推奨技術（新技術活用システム検討会議［国交省］）』、及び『設計比較対象技術』に選定されました。
●水理特性値の取得
（財）土木研究センターにて水理実験を行い、製品固有の水理特性値を取得しております。
●脱炭素化にも大きく貢献
自然石と金網を一体化した空石張製品でコンクリートを使用せずに治水の安全性が確保でき、更に護岸が緑化することでCO2吸収も見込まれる空張護岸製品です。
一般的なコンクリートブロック張と比較してCO2排出量は約77％削減（当社比）可能となっております。CO2排出量等の詳細については コチラ
●水辺の生態系を保全
自然石の乱張り構造で透水性がある為、水辺の動植物の生態系を保全します。
また、自然石間の間詰土や堆積した土砂より植生回復が期待できます。
●現地の景観に調和
自然石を使用することにより、現地の景観に適度な明度・彩度となり、周囲の景観と調和し易くなります。
●優れた親水機能
自然石の温かみのある親水護岸を形成することができるため、人と川がふれあえる水辺となります。
●優れたフレキシブル性
金網のフレキシブルな構造が法勾配の変化や自然のカーブに対応します。
●優れた施工性、水中施工も可能
標準の敷設面積が4ｍ2と大きいため、施工性に優れ、水中施工にも対応している為、水替費用の軽減も図れます。
●現場製作・リユースが可能
現地の自然石を活用した現場製作が可能です。
カタログ等 カタログはコチラ  ストーンネット実績例はコチラ
標準タイプ200型 形状：
L2,000mm ×W2,000mm		 重量：
200kg/ｍ2以上 		参考：
石材φ200内外
標準タイプ300型 形状：
L2,000mm ×W2,000mm		 重量：
300kg/ｍ2以上		 参考：
石材φ300内外
標準タイプ350型 形状：
L2,000mm ×W2,000mm		 重量：
350kg/ｍ2以上		 参考：
石材φ350内外
標準タイプ500型 形状：
L2,000mm ×W2,000mm		 重量：
500kg/ｍ2以上		 参考：
石材φ500内外

環境土木製品一覧へ戻る


　

●自然石を粗配置で固着した「セービング」タイプ

単体写真 断面図※クリックして拡大

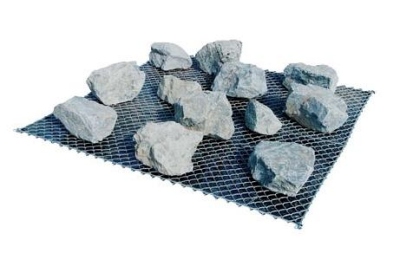

ストーンネットセービングタイプ割石
ストーンネット_セービングタイプ
※画像は割石となります。他にも玉石・角取り石などがあります。

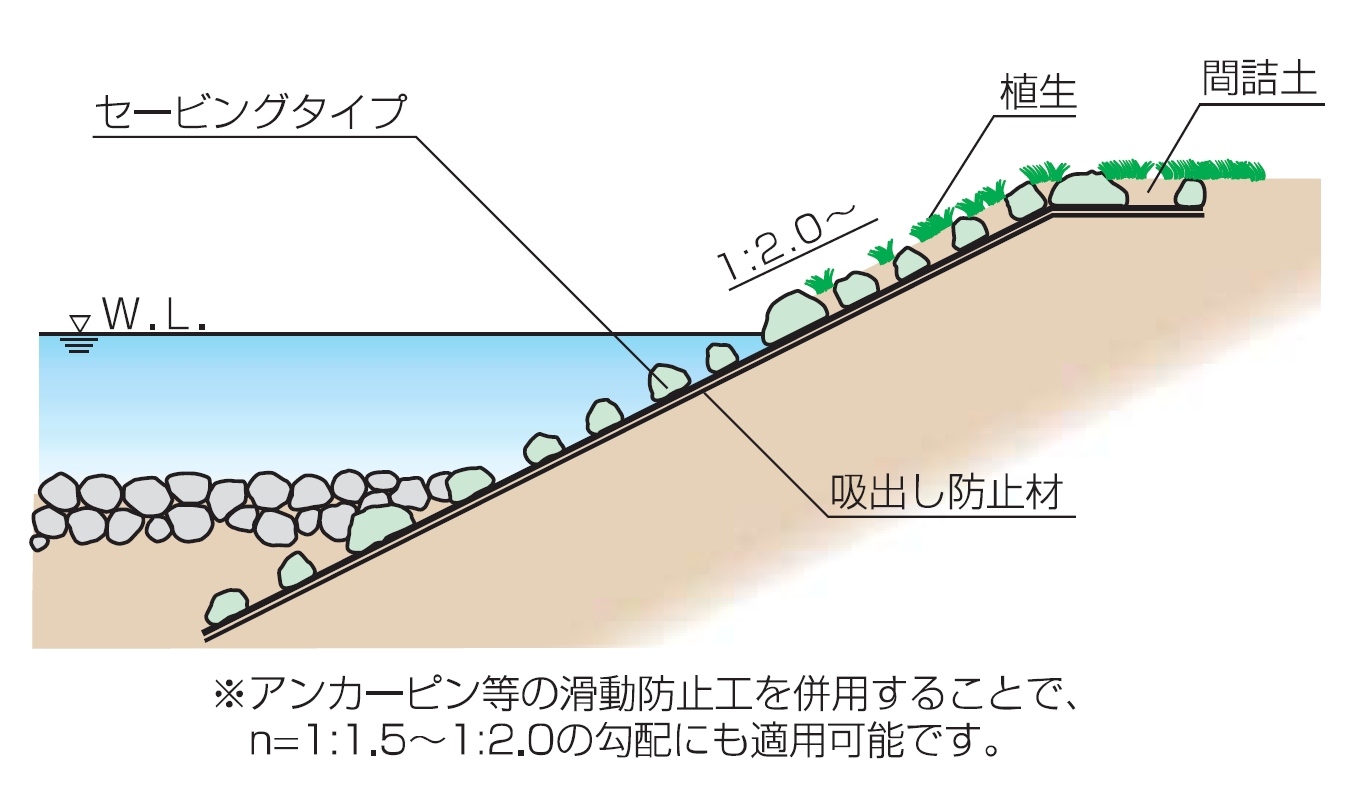

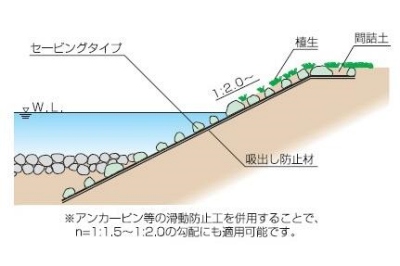

ストーンネットセービング断面図
製品名 ストーンネットセービングタイプ
適用条件等 ■流速：～6.5m/s程度 ■法勾配：1:1.0～ ■用途：河川、ため池、調整池、水路等
登録等 ■旧NETIS登録番号:CB-990033-V ■NNTD:1171
特長
●設計比較対象技術、準推奨技術に選定
NETISの事後評価を受け『設計比較対象技術』、及び『平成22年度準推奨技術（新技術活用システム検討会議（国土交通省））』に選定されました。
●水理特性値の取得
（財）土木研究センターにて水理実験を行い、製品固有の水理特性値を取得しております。
●脱炭素化にも大きく貢献
自然石と金網を一体化した空石張製品でコンクリートを使用せずに治水の安全性が確保でき、更に護岸が緑化することでCO2吸収も見込まれる空張護岸製品です。
一般的なコンクリートブロック張と比較してCO2排出量は約77％削減（当社比）可能となっております。CO2排出量等の詳細については コチラ
●水辺の生態系を保全
自然石の乱張り構造で透水性がある為、水辺の動植物の生態系を保全します。
また、自然石間の間詰土や堆積した土砂より植生回復が期待できます。
●現地の景観に調和
自然石を使用することにより、現地の景観に適度な明度・彩度となり、周囲の景観と調和し易くなります。
●優れた親水機能
自然石の温かみのある親水護岸を形成することができるため、人と川がふれあえる水辺となります。
●優れたフレキシブル性
金網のフレキシブルな構造が法勾配の変化や自然のカーブに対応します。
●優れた施工性、水中施工も可能
標準の敷設面積が4ｍ2と大きく施工性に優れ、水中施工にも対応している為、水替費用の軽減も図れます。
●現場製作・リユースが可能
現地の自然石を活用した現場製作が可能です。
●標準タイプとの違い
自然石を粗配置（標準タイプに比べ重量が50%）で金網に固着したタイプです。
間詰材として現地の自然石や砂礫をより多く活用できる為、経済的です。
カタログ等 カタログはコチラ  ストーンネット実績例はコチラ
セービング200型 形状：
L2,000mm ×W2,000mm		 重量：
100kg/ｍ2以上		 参考：
石材φ200内外
セービング300型 形状：
L2,000mm ×W2,000mm		 重量：
150kg/ｍ2以上		 参考：
石材φ300内外
セービング350型 形状：
L2,000mm ×W2,000mm		 重量：
175kg/ｍ2以上		 参考：
石材φ350内外

環境土木製品一覧へ戻る


　

●御影石を割肌仕上で階段状に加工した「階段」タイプ

単体写真 断面図（階段型2.0標準）※クリックして拡大

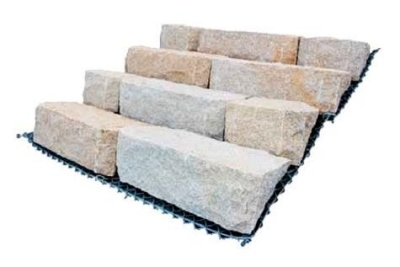

ストーンネット階段タイプ
ストーンネット_階段タイプ

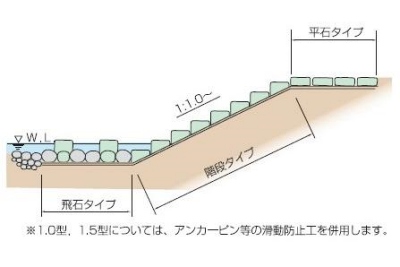

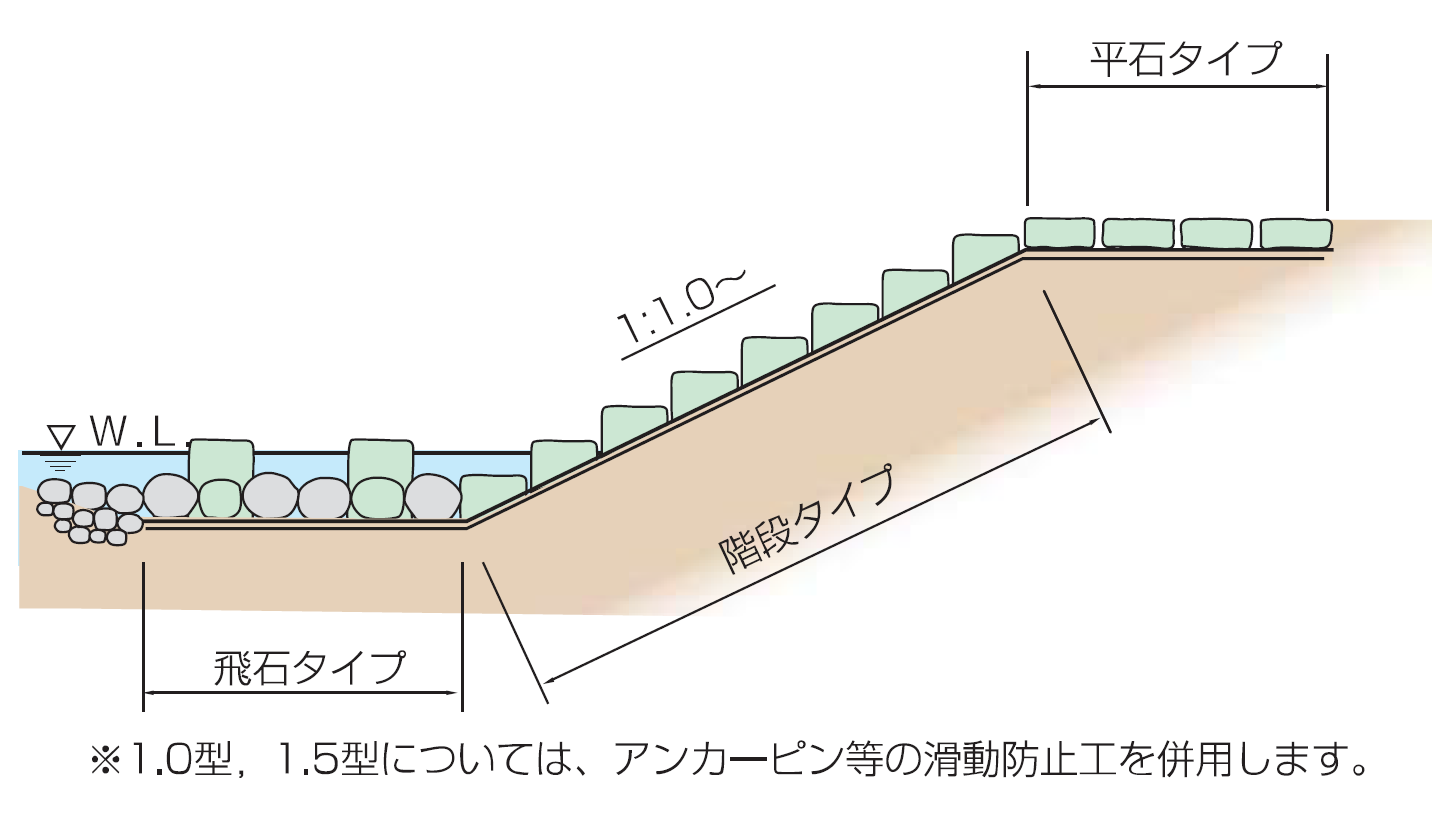

ストーンネット階段断面図
製品名 ストーンネット階段タイプ
適用条件等 ■流速：～6.5m/s程度 ■法勾配：1:1.0～ ■用途：河川、ため池、調整池、水路等
登録等 ■旧NETIS登録番号:CB-990033-V ■NNTD:1171
特長
●設計比較対象技術、準推奨技術に選定
NETISの事後評価を受け『設計比較対象技術』、及び『平成22年度準推奨技術（新技術活用システム検討会議（国土交通省））』に選定されました。
●水理特性値の取得
（財）土木研究センターにて水理実験を行い、製品固有の水理特性値を取得しております。
●脱炭素化にも大きく貢献
自然石と金網を一体化した空石張製品でコンクリートを使用せずに治水の安全性が確保でき、更に護岸が緑化することでCO2吸収も見込まれる空張護岸製品です。
一般的なコンクリートブロック張と比較してCO2排出量は約77％削減（当社比）可能となっております。CO2排出量等の詳細については コチラ
●水辺の生態系を保全
自然石の乱張り構造で透水性がある為、水辺の動植物の生態系を保全します。
また、自然石間の間詰土や堆積した土砂より植生回復が期待できます。
●現地の景観に調和
自然石を使用することにより、現地の景観に適度な明度・彩度となり、周囲の景観と調和し易くなります。
●優れたフレキシブル性
金網のフレキシブルな構造が法勾配の変化や自然のカーブに対応します。
●優れた施工性、水中施工も可能
標準の敷設面積が4ｍ2と大きいため、施工性に優れ、水中施工にも対応している為、水替費用の軽減も図れます。
●親水護岸に最適
御影石を割肌仕上げで階段状に加工し、金網と一体化したタイプです。
自然石を使用している為、水辺の景観に馴染み易く、親水護岸に最適です。
カタログ等 カタログはコチラ  ストーンネット実績例はコチラ
階段タイプ1.0型 法勾配:
1:1.0		 踏面：
300mm		 蹴上：
225mm		 奥面高：
100mm		 形状：
L2,000mm ×W2,000mm		 参考重量：
410kg/ｍ2
階段タイプ1.5型 法勾配:
1:1.5		 踏面：
333mm		 蹴上：
222mm		 奥面高：
70mm		 形状：
L2,000mm ×W2,000mm		 参考重量：
280kg/ｍ2
階段タイプ2.0型 法勾配:
1:2.0		 踏面：
447mm		 蹴上：
224mm		 奥面高：
70mm		 形状：
L2,000mm×W2,000mm		 参考重量：
330kg/ｍ2
階段タイプ2.0型S 法勾配:
1:2.0		 踏面：
298mm		 蹴上：
149mm		 奥面高：
70mm		 形状：
L2,000mm ×W2,000mm		 参考重量：
260kg/ｍ2
階段タイプ3.0型 法勾配:
1:3.0		 踏面：
474mm		 蹴上：
158mm		 奥面高：
70mm		 形状：
L2,000mm ×W2,000mm		 参考重量：
300kg/ｍ2
階段タイプ4.0型 法勾配:
1:4.0		 踏面：
485mm		 蹴上：
121mm		 奥面高：
70mm		 形状：
L2,000mm ×W2,000mm		 参考重量：
260kg/ｍ2

環境土木製品一覧へ戻る


　

●樹脂メッシュに小径の自然石と一体化させた「樹脂メッシュ」タイプ

単体写真 断面図※クリックして拡大

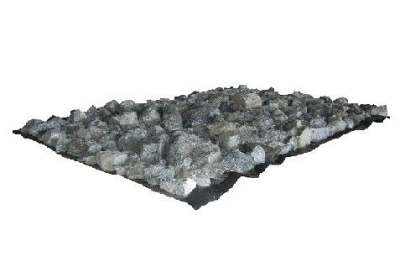

ストーンネット樹脂メッシュタイプ
ストーンネット_樹脂メッシュタイプ
※画像は割石となります。他にも玉石・角取り石があります。

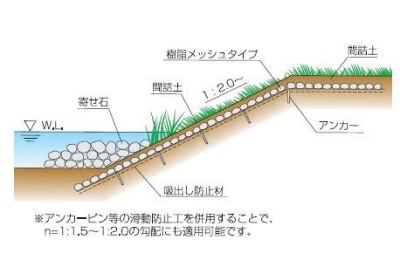

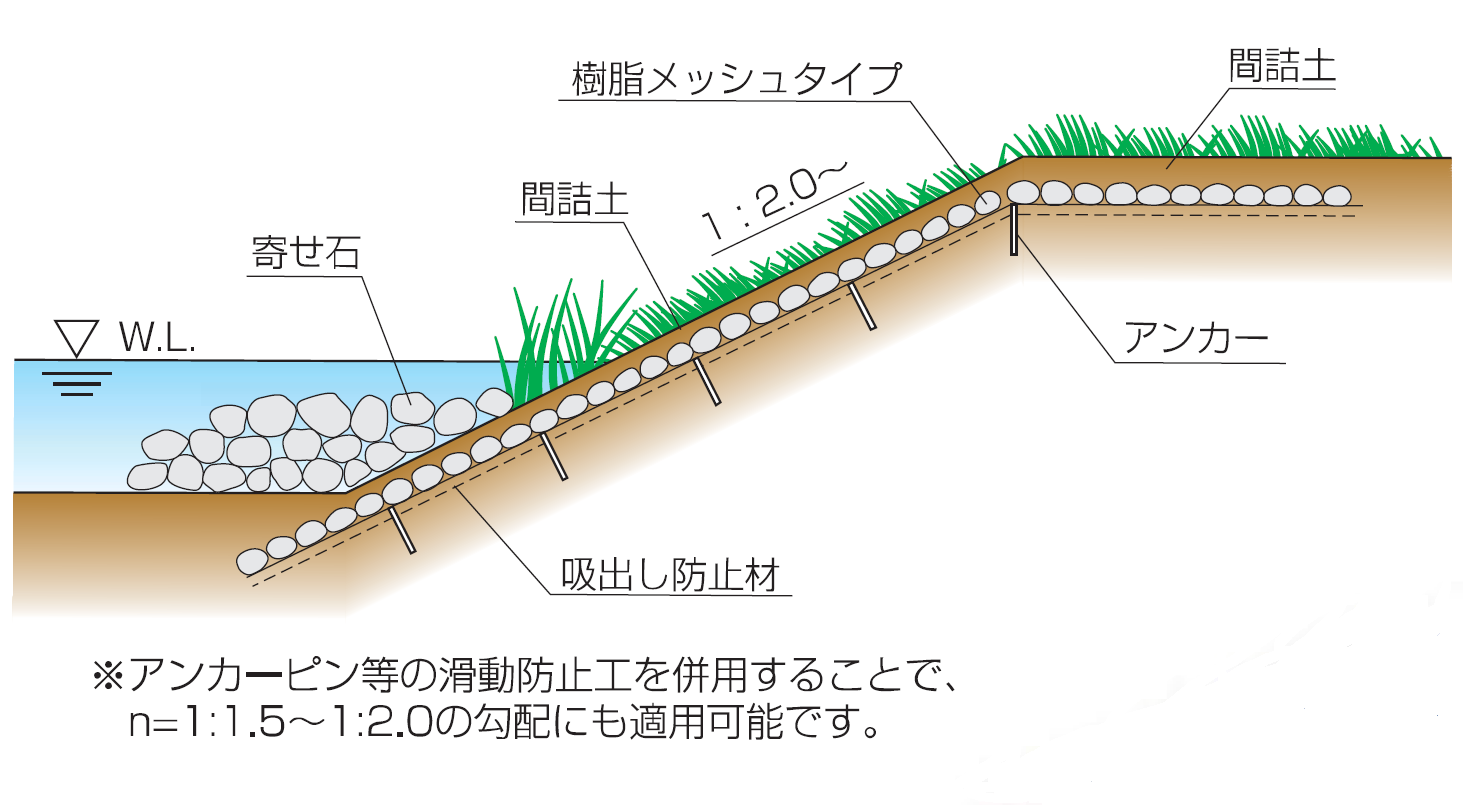

ストーンネット樹脂断面図
製品名 ストーンネット樹脂メッシュタイプ
適用条件等 ■流速：～4.5m/s程度 ■法勾配：1:1.5～ ■用途：河川、ため池、調整池、水路等
登録等 ■旧NETIS登録番号:CB-990033-V ■NNTD:1171
特長
●設計比較対象技術、準推奨技術に選定
NETISの事後評価を受け『設計比較対象技術』、及び『平成22年度準推奨技術（新技術活用システム検討会議（国土交通省））』に選定されました。
●水理特性値の取得
（財）土木研究センターにて水理実験を行い、製品固有の水理特性値を取得しております。
●水辺の生態系を保全
自然石の乱張り構造で透水性がある為、水辺の動植物の生態系を保全します。
また、自然石間の間詰土や堆積した土砂より植生回復が期待できます。
●現地の景観に調和
自然石を使用することにより、現地の景観に適度な明度・彩度となり、周囲の景観と調和し易くなります。
●優れた親水機能
自然石の温かみのある親水護岸を形成することができるため、人と川がふれあえる水辺となります。
●優れたフレキシブル性
金網のフレキシブルな構造が法勾配の変化や自然のカーブに対応します。
●優れた施工性、水中施工も可能
標準の敷設面積が4ｍ2と大きいため、施工性に優れ、水中施工にも対応している為、水替費用の軽減も図れます。
●現場製作・リユースが可能
現地の自然石を活用した現場製作が可能です。
●護岸法面の侵食防止
樹脂メッシュタイプは、樹脂メッシュに小径の自然石（φ150mm以内）を特殊製法により一体化した製品で、ため池・調整池・水路・小河川等の護岸法面の侵食を防止します。
また、当社の樹脂メッシュには、環境ホルモン等水質に影響を与えるような物質は含まれておりません。
カタログ等 カタログはコチラ  ストーンネット実績例はコチラ
樹脂メッシュ 形状：
L1,900mm ×W3,000mm		 重量：
130kg/ｍ2以上		 参考：
石材φ150内外
