環境工学株式会社
　

5連結練積ブロック「ファイブロック」

●5個の擬石ブロックを一体連結した練積ブロック工法

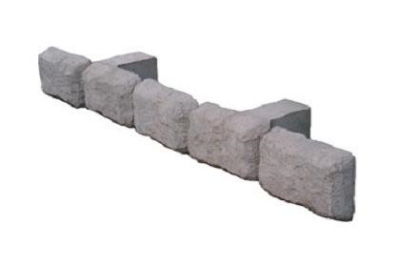

単体写真 断面図（多段積）※クリックして拡大
ファイブロック
ファイブロック

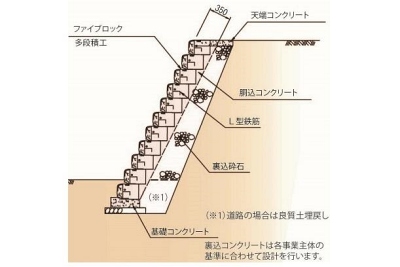

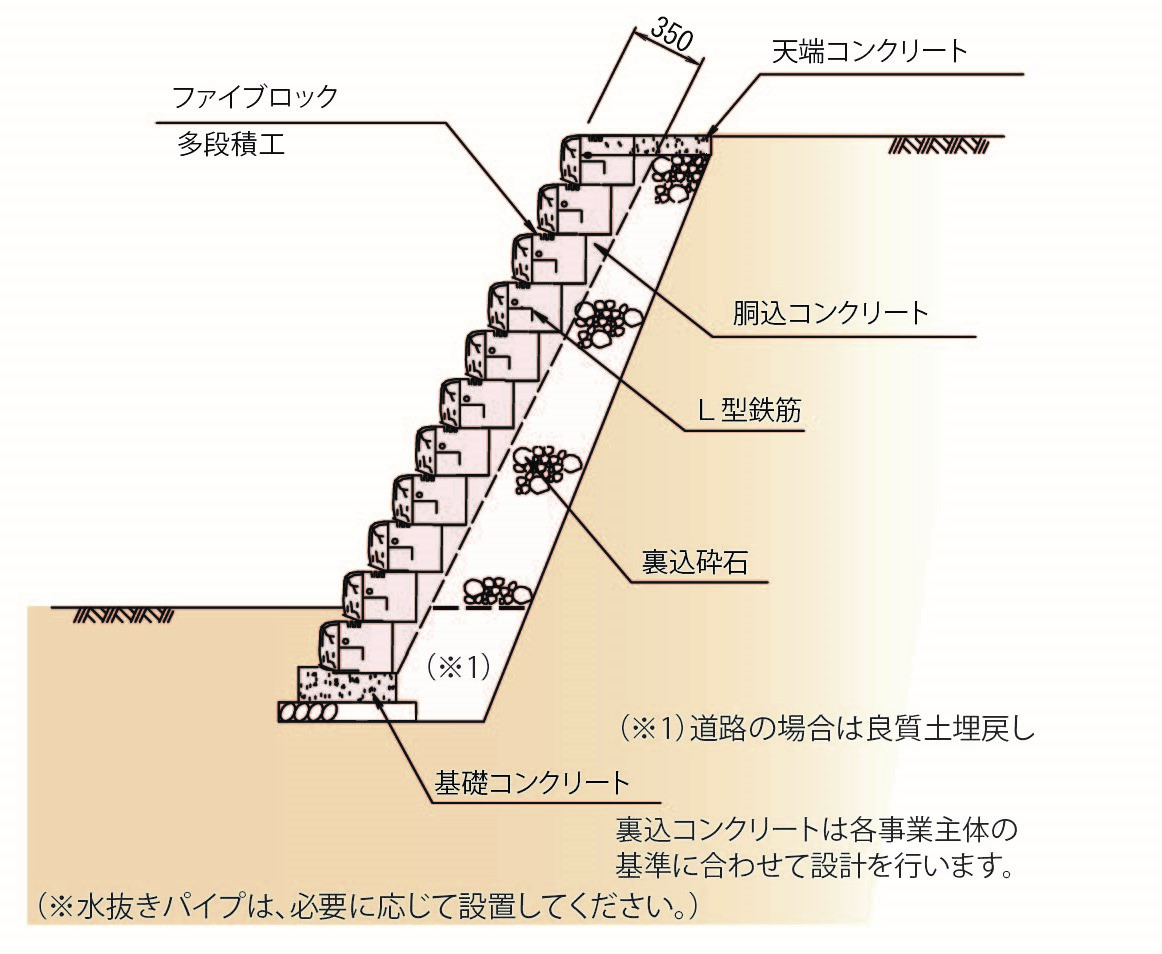

ファイブロック多段積断面図
※擁壁用はお問い合わせ下さい
断面図（布積-従来タイプ）※クリックして拡大 断面図（布積-改良タイプ）※クリックして拡大

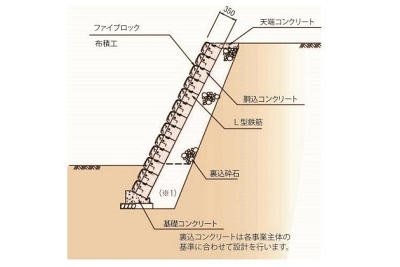

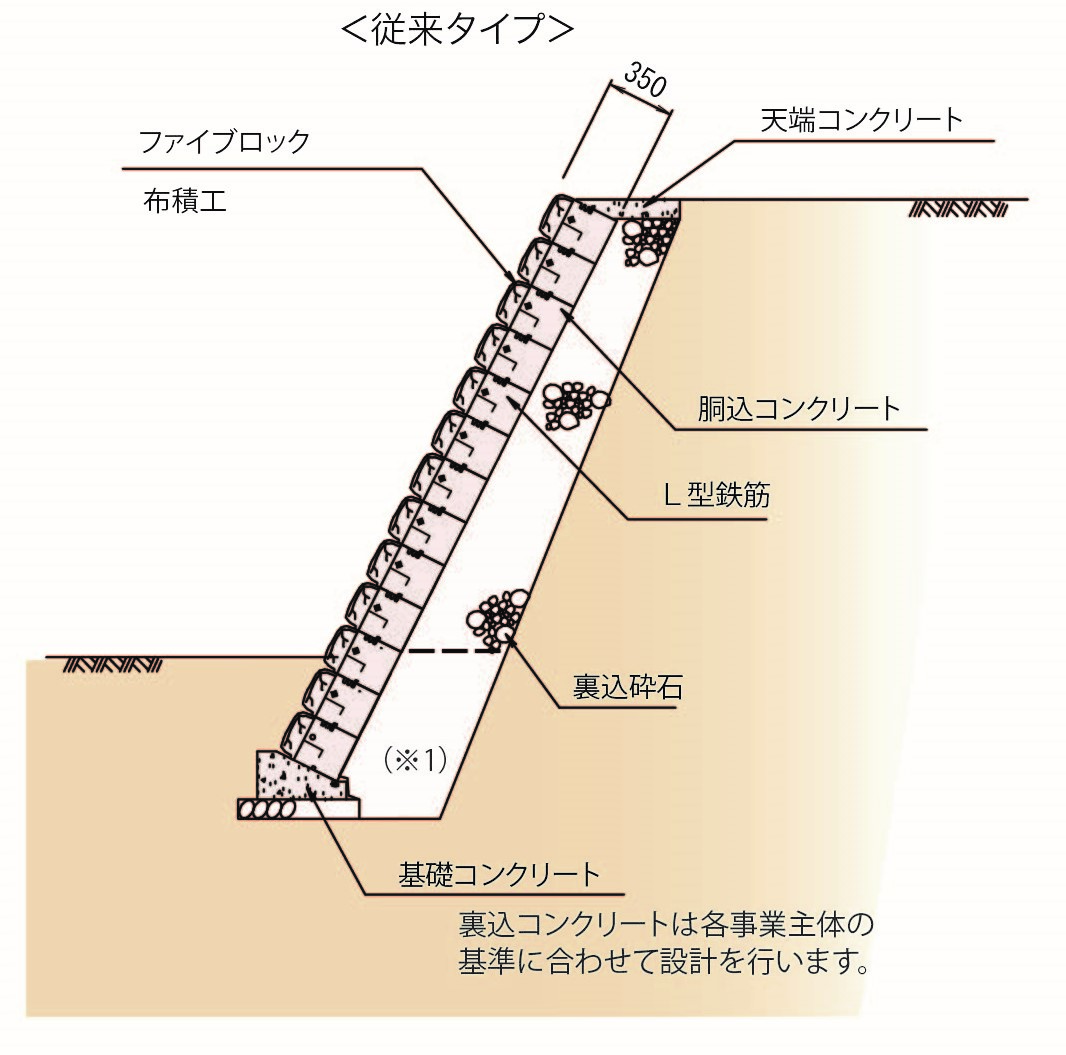

ファイブロック布積従来タイプ断面図
※擁壁用はお問い合わせ下さい

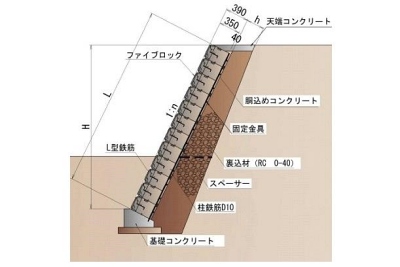

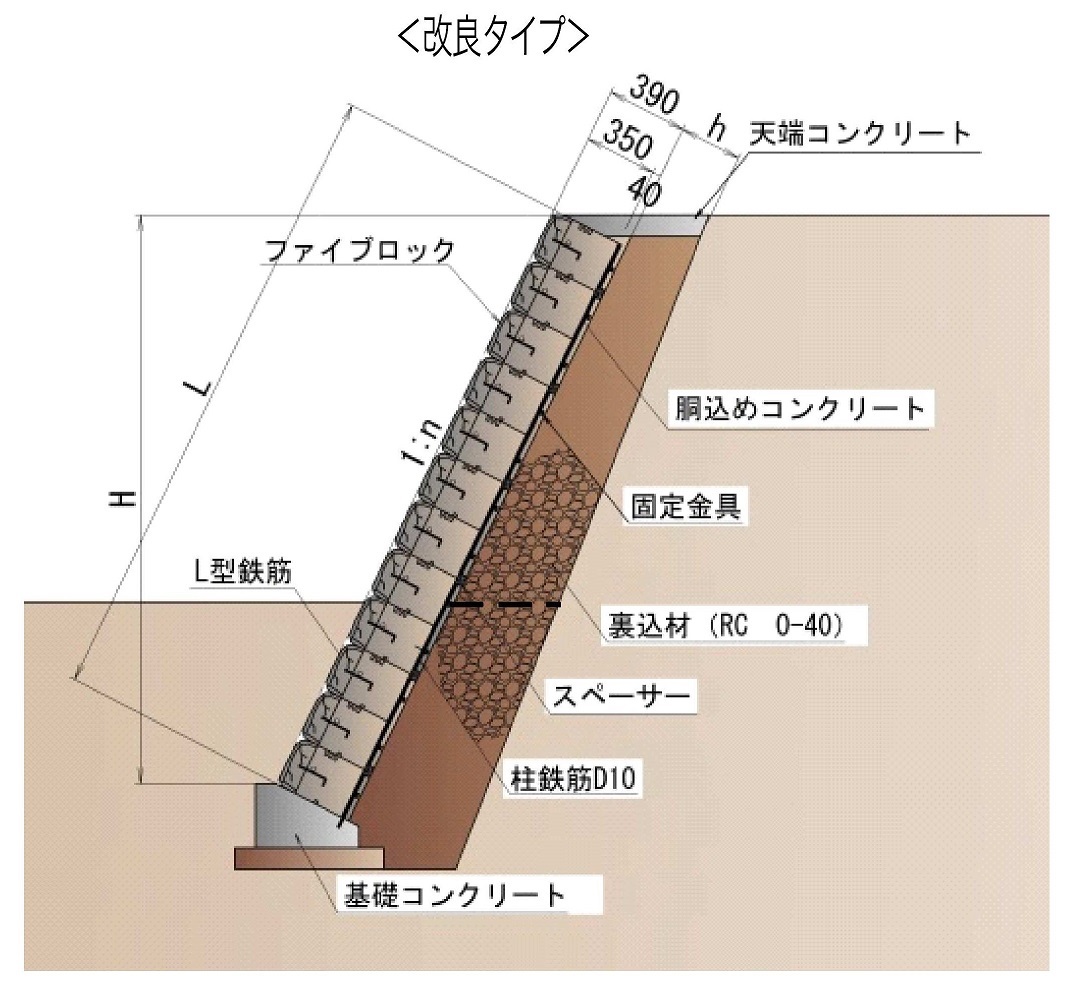

ファイブロック布積改良タイプ断面図
※擁壁用はお問い合わせ下さい

環境土木製品一覧へ戻る

製品名 ファイブロック
適用条件等 ■流速：～10.0m/s ■法勾配：1:03～0.5 ■用途：道路雍壁、河川、水路等
登録等 ■旧NETIS登録番号：TH-110017-A ■NNTD:1297
特長
●工期短縮
1ユニットは、5個の擬石ブロックを一体連結した形状となっており、作業効率が向上します。
●簡単施工
ブロック重量が軽いため大型重機が進入できない現場でも搬入可能です。またシンプルな構造なので簡単に積み上げることができます。
5個の擬石は曲線形状にすることができ、簡単に美しいカーブ施工も可能です。
●強固な護岸
胴込コンクリートにより一体化し、間知ブロックと同等の控厚となります。
5個の擬石は曲線形状にすることができ、簡単に美しいカーブ施工も可能です。
●景観保全と明度の抑制
割肌仕上げの擬石模様は周囲の景観に溶け込み自然な仕上がりとなります。現場の条件に合わせ、明度を抑えることが可能です。
カタログ等 カタログはコチラ  ファイブロック実績例はコチラ
多段積工 形状：
L250mm ×W2,000mm ×H350mm		 参考重量：
133kg/セット		 胴込コンクリート：
0.260m3/m2		 基準数量：
1.79セット/m2		 備考：
水抜きパイプは必要に応じて設置
布積工-従来タイプ 形状：
L250mm ×W2,000mm ×H350mm		 参考重量：
133kg/セット		 胴込コンクリート：
0.212m3/m2		 基準数量：
2.00セット/m2		 備考：
水抜きパイプは必要に応じて設置
布積工-改良タイプ 形状：
L250mm ×W2,000mm ×H350mm		 参考重量：
133kg/セット		 胴込コンクリート：
0.252m3/m2		 基準数量：
2.00セット/m2		 備考：
水抜きパイプは必要に応じて設置
