アンカー式練石積「アルダストーン」

●背面自然石を伸縮調整スペーサーに変更した改良型

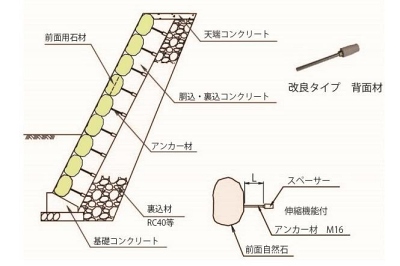

単体写真 標準断面図※クリックして拡大
アルダストーン改良型

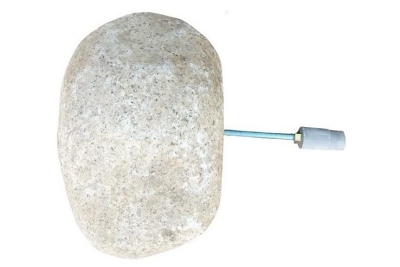

アルダストーン改良型_玉石
他に割石・角取石も可能

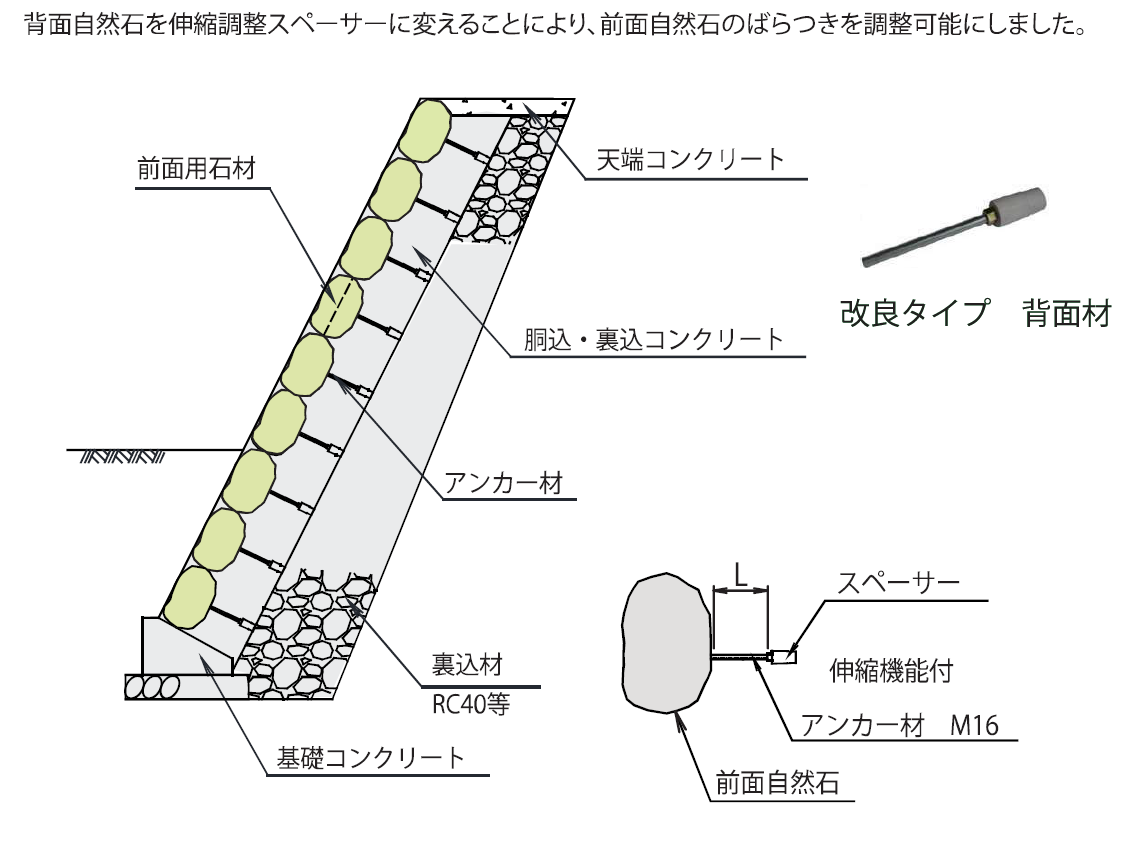

アルダストーン改良型断面拡大図
製品名 アルダストーン改良型
適用条件 ■流速:~10.0m/s ■法勾配:1:0.3~1.0 ■用途:河川、水路等
登録等 ■旧NETIS登録番号:KT-100081-A ■NNTD:1296
特長等
●前面自然石のバラつきにも対応
背面自然石を伸縮調整スペーサーに変更することにより、前面自然石にバラつきがあっても簡単に調整できるようになりました。
●石積み施工を機械化
自然石ユニットの特殊アンカーに専用吊具を取り付けて機械施工が可能です。また吊具は独自の先端形状により吊り上げたままユニットを回転させることができ噛み合わせ調整が簡単です。
●作業の省力化
背面の自然石ユニットを安定させる機能のほかに裏型枠としての機能も有します。よって型枠の設置や脱型、管理の必要がありません。
●深目地施工が可能
自然石ユニットは、自然石単体を積み上げる方法に比べ、設置後の安定性が高く、深目地施工が可能です。
●工場製品と現場製作
自然石ユニットは、工場にて製作された自然石ユニットを現場に搬入、又は現場発生材や購入石を使用し、現場で製作することも可能です。
●植生基盤となりうる空隙
自然石間の空隙(深目地)が土壌の確保、植物の生育を促し、生物の生息空間及び移動経路を確保します。ヤシ繊維を簡易的な間詰材とすることで、より簡単な深目地施工ができ、緑化も可能です。
●現場条件に合わせて変更可能
石材やアンカー長は、現場条件に合わせて変更することが可能です。
カタログ等 カタログはコチラ  アルダストーン実績例はコチラ
改良型L150型 形状:
前面用石材:φ400 アンカー長:L150~ スペーサー:φ46内外
コンクリート量:
0.35m3/m2
自然石基準数量:
7.2個/m2
備考:
ブロック(石)積控厚500mm 同等重量(350+150相当程度)

環境土木製品一覧へ戻る



●特殊アンカー付き自然石ユニットによる練石積工法(従来型)

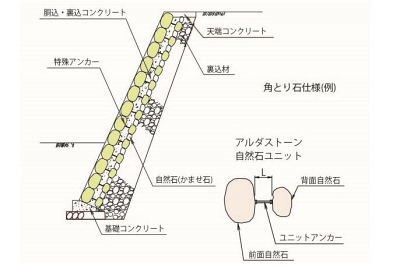

単体写真 標準断面図※クリックして拡大
アルダストーン

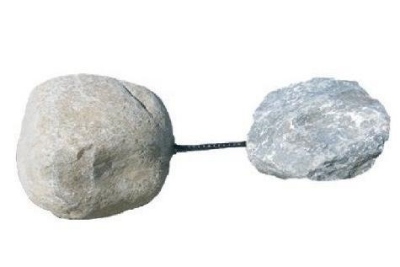

アルダストーン従来型_玉石※他に割石・角取石も可能

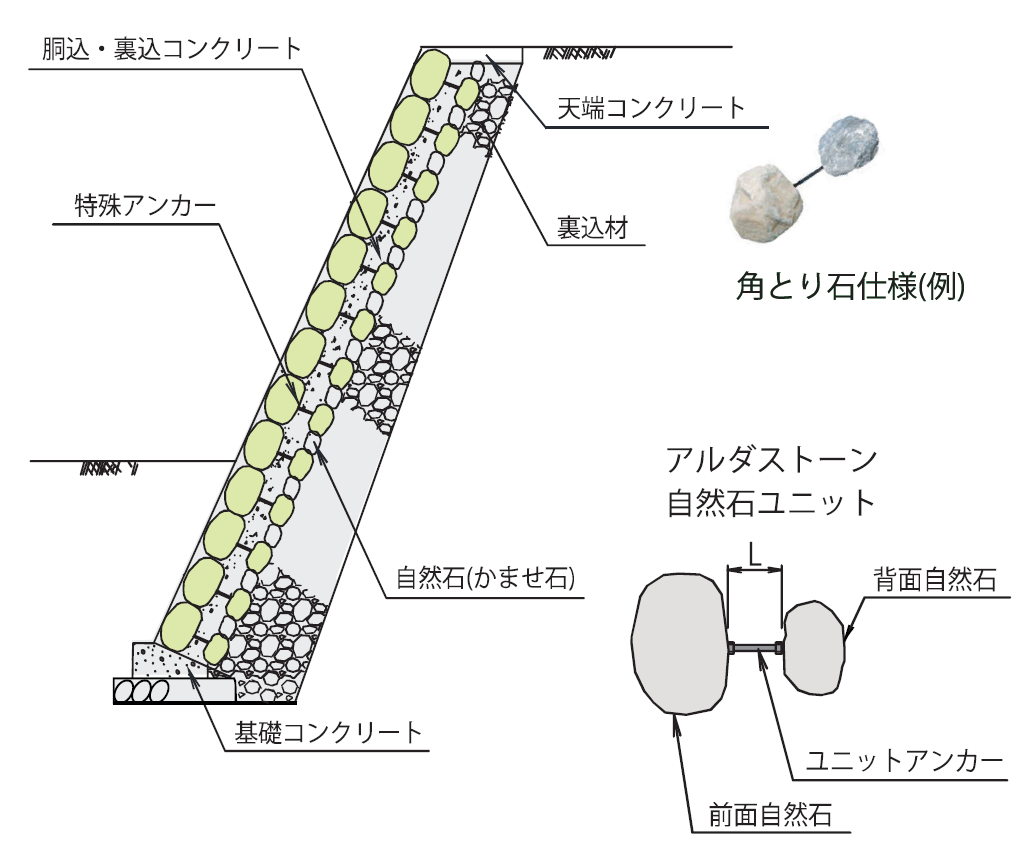

アルダストーン従来型断面拡大図
製品名 アルダストーン標準型
適用条件 ■流速:~10.0m/s ■法勾配:1:0.3~1.0 ■用途:河川、水路等
登録等 ■旧NETIS登録番号:KT-100081-A ■NNTD:1296
特長等
●石積み施工を機械化
自然石ユニットの特殊アンカーに専用吊具を取り付けて機械施工が可能です。また吊具は独自の先端形状により吊り上げたままユニットを回転させることができ噛み合わせ調整が簡単です。
●作業の省力化
背面の自然石ユニットを安定させる機能のほかに裏型枠としての機能も有します。よって型枠の設置や脱型、管理の必要がありません。
●深目地施工が可能
自然石ユニットは、自然石単体を積み上げる方法に比べ、設置後の安定性が高く、深目地施工が可能です。
●工場製品と現場製作
自然石ユニットは、工場にて製作された自然石ユニットを現場に搬入、又は現場発生材や購入石を使用し、現場で製作することも可能です。
●植生基盤となりうる空隙
自然石間の空隙(深目地)が土壌の確保、植物の生育を促し、生物の生息空間及び移動経路を確保します。ヤシ繊維を簡易的な間詰材とすることで、より簡単な深目地施工ができ、緑化も可能です。
●現場条件に合わせて変更可能
石材やアンカー長は、現場条件に合わせて変更することが可能です。
カタログ等 カタログはコチラ  アルダストーン実績例はコチラ
従来型L200型 形状:
前面用石材:φ400 背面用石材:φ200 アンカー長:L200
コンクリート量:
0.27m3/m2
自然石基準数量:
7.2個/m2
備考:
ブロック(石)積控厚500mm 同等重量(350+150相当程度)
