棚田式の魚道ブロック「棚田式魚道」

●全体が扇形で180°の間口のどこからでも上れる魚道

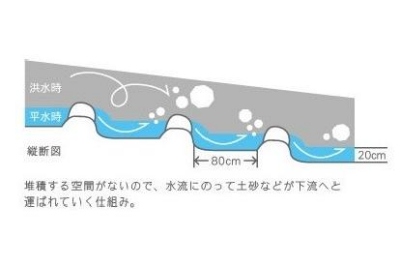

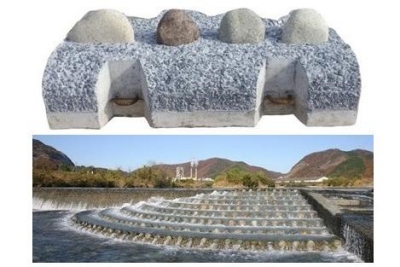

製品写真	断面図
棚田式魚道 ※株式会社山辰組製品	洪水時など土砂が堆積しない構造

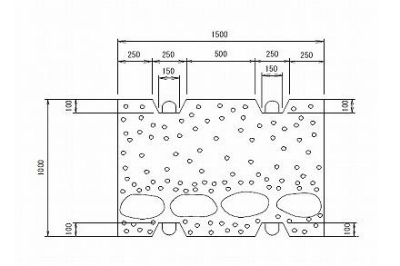

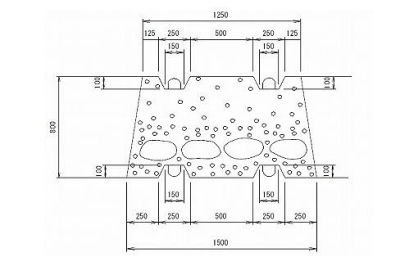

直線部	屈曲部
棚田式魚道 直線部	棚田式魚道 屈曲部

環境土木製品一覧へ戻る

製品名	棚田式魚道
適用条件等	■用途：魚道等
登録等	■棚田式魚道は、株式会社山辰組様の製品となります。
特長	●どこからでも遡上可能 棚田式魚道は180度の間口を持ち、魚道のどこからでも遡上が可能となっています。 遡上調査においても魚道の左右から約70%の遡上が確認でき、また魚が滞留することなく遡上することを確認しております。 ●土砂が堆積しないメンテナンス・フリー構造 棚田式魚道のプール水深は、他の魚道が35〜80㎝としてあるのに比べ20㎝程度と非常に浅く設定してあります。 洪水時も流出してくる土砂がフラッシュアップされて下流に流されていくため土砂が溜まることは有りません。従って、堆積した土砂の除去作業は不要となりました。 ●河川の流量の変化に対応 棚田式魚道は縦断方向（川の流れの方向）より横断方向の勾配を急にして流れが集まるように工夫してあります。 これにより流れが少なくなった時も水が浅く広がらず、床固直下の「集水溝」に水が集まって流れるため、これが「呼び水」となって魚類の遡上を誘います。 ●魚道としての品質を確保 棚田式魚道は、自然石の玉石を用いたコンクリート二次製品「棚田式魚道ブロック」を組み合わせることにより、魚道として安定した品質と簡易な施工を実現いたします。 ●豊富な資料、論文 形状や遡上効果などについて学術的な調査を実施しており、豊富な資料、論文を取り揃えております。 設置後の実物を用いた遡上実験やその遡上調査のデータ、さらに流速の調査データなど諸々のデータをご用意しております。
特長	カタログはコチラ

魚道直線部	形状： L1,000mm ×W1,500mm ×H350mm	参考重量： 1,060kg/個	備考： ※玉石の数は4～5個となります。   ※自然石使用の為、石の配置やプール形状等は、図と異なる場合があります。   ※表面は洗い出しの為、高さが若干変化いたします。
魚道屈曲部	形状： L800mm ×W1,500mm /1,250mm ×H350mm	参考重量： 800kg/個	備考： ※玉石の数は4～5個となります。   ※自然石使用の為、石の配置やプール形状等は、図と異なる場合があります。   ※表面は洗い出しの為、高さが若干変化いたします。
