アンカー式練石張「ストーンライズ」

●パネル付特殊アンカーを取り付けた自然石を敷き並べる練石張工

単体写真 断面図（シングルタイプ）※クリックして拡大
ストーンライズ

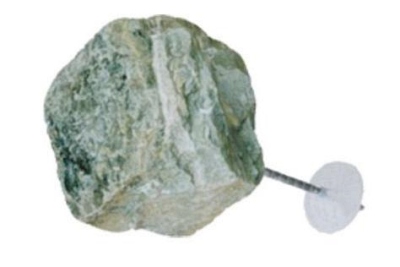

ストーンライズ_割石

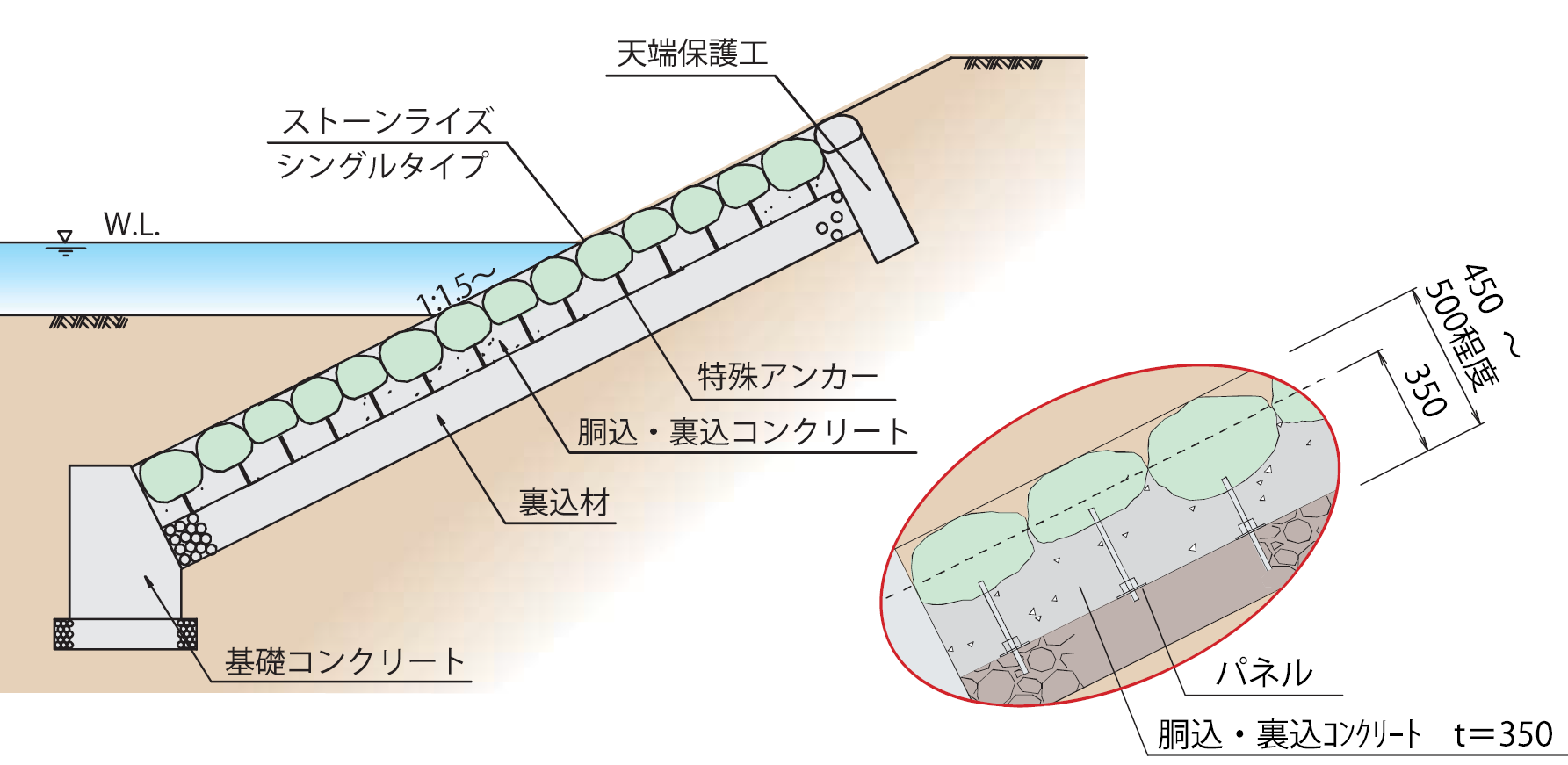

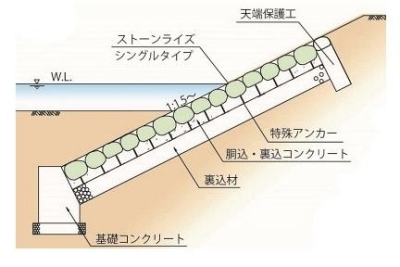

ストーンライズシングル断面図
断面図（ユニットタイプ）※クリックして拡大 断面図（階段タイプ）※クリックして拡大

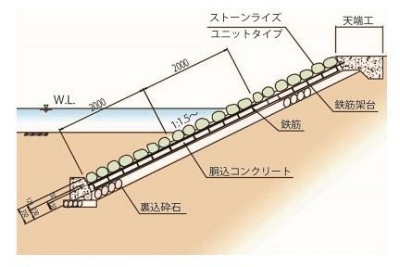

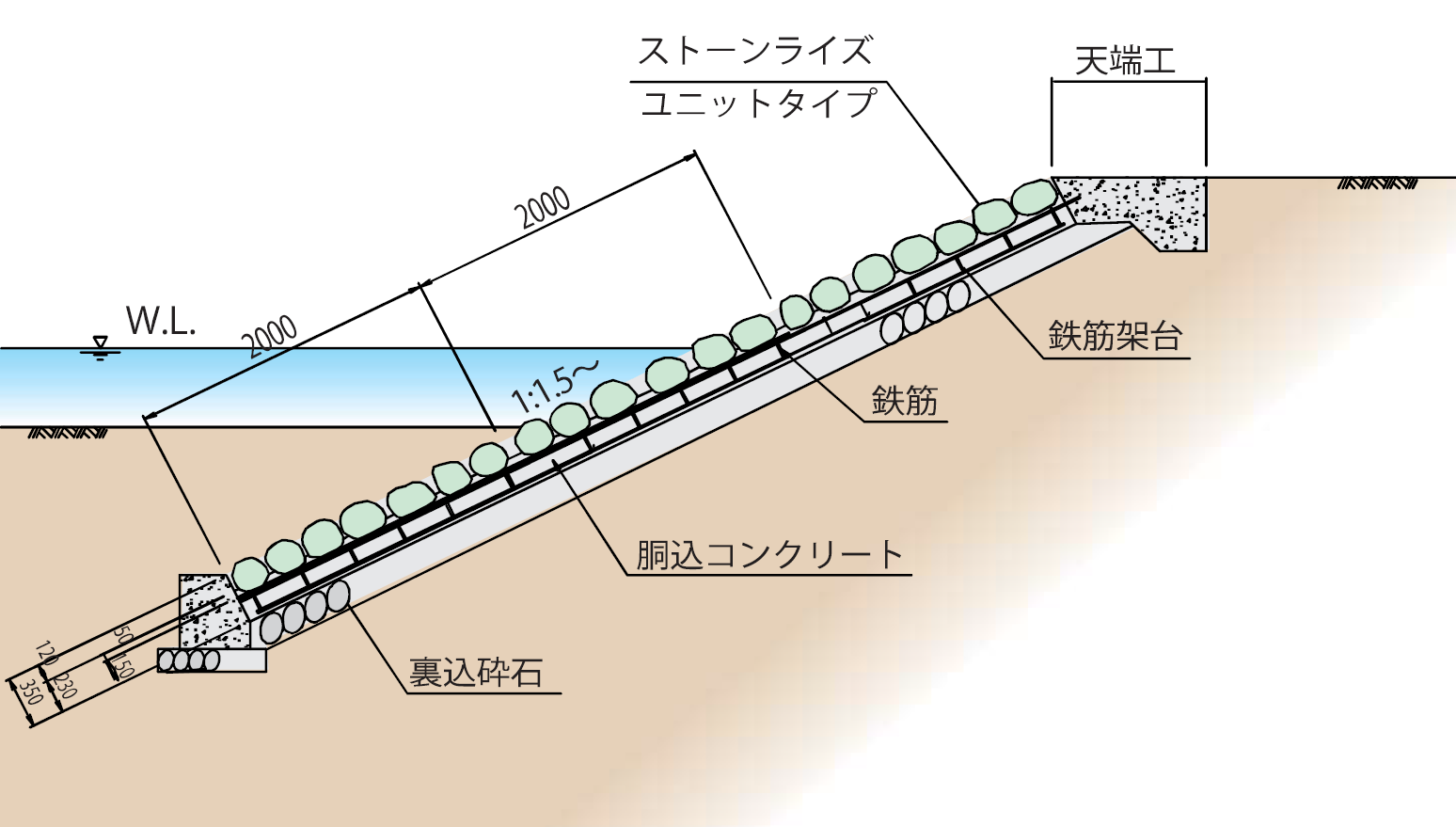

ストーンライズユニット断面図

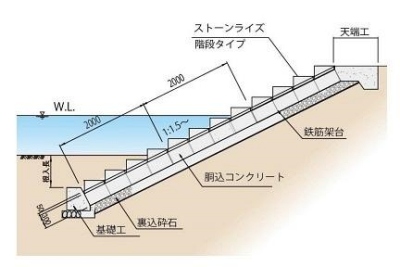

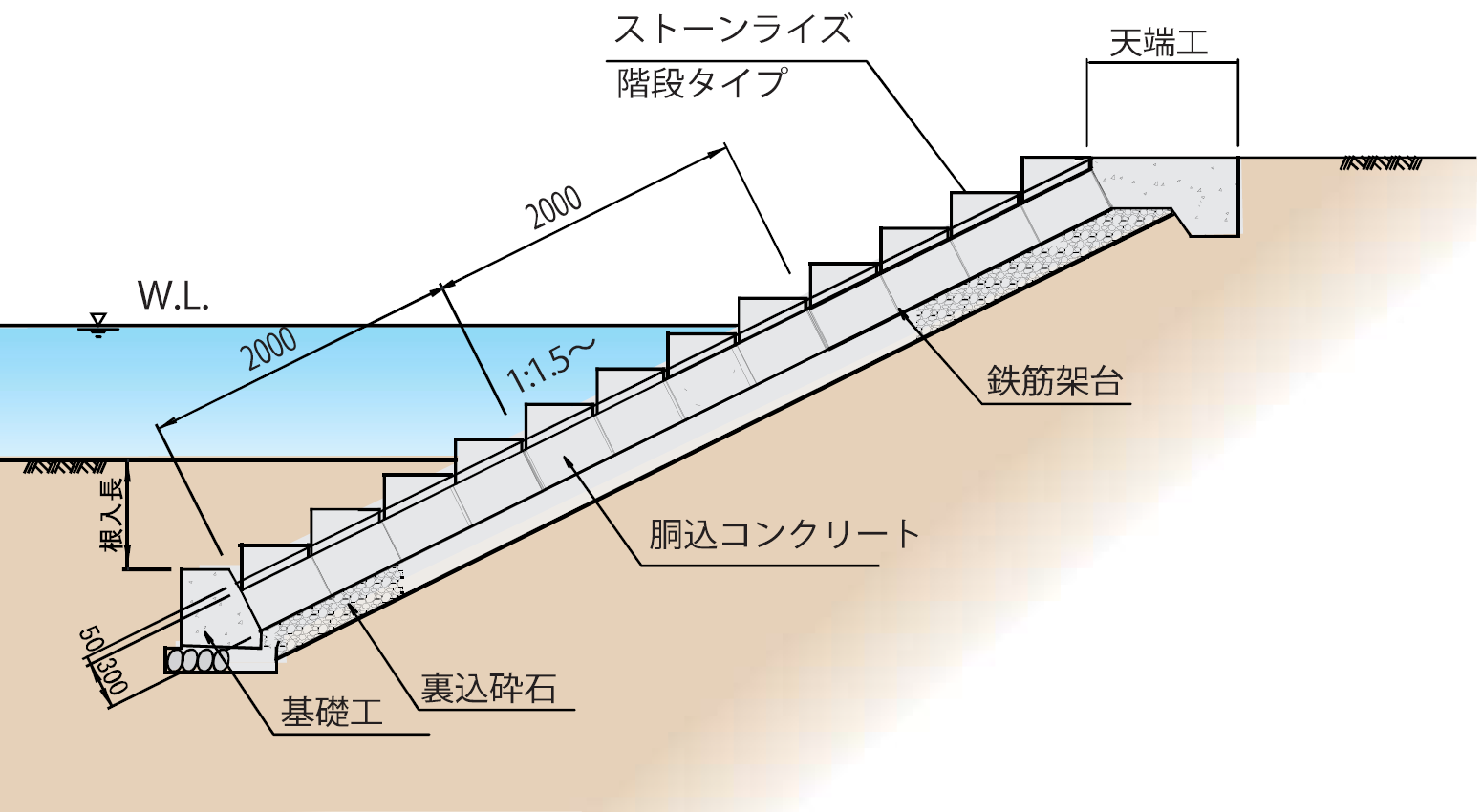

ストーンライズ階段断面図
製品名 ストーンライズ
適用条件等 ■流速：～8.0m/s ■法勾配：1:1.5～ ■用途：河川、水路等
登録等 ■旧NETIS登録番号：KT-110087-A ■NNTD:1192
特長
●シングルタイプ
シングルタイプとは、パネル付特殊アンカーを取り付けた自然石ユニットを敷設する新しい練石張工法です。 石張作業とコンクリート打設作業を省力化し、作業工程の短縮及び深目地による景観性の向上が図れます。
●ユニットタイプ
ユニットタイプとは、あらかじめ自然石を金網に固着させたユニットを製造し、法面に鉄筋架台を組立て、ユニットを鉄筋架台に敷設し、コンクリートを打設する工法です。
●階段タイプ
階段タイプとは、上記ユニットタイプの自然石部分を階段石に変更したものです。
カタログ等 カタログはコチラ  ストーンライズ実績例はコチラ
シングルタイプ 自然石：
玉石、割石、角取石		 鉄筋：
D16 SD295A 溶融亜鉛メッキ		 特殊ボンド：
特殊接着剤		 支持パネル：
合成樹脂板		 パネル固定具：
熱間圧延鋼板 SPHC 電気亜鉛メッキ
ユニットタイプ 自然石：
玉石、割石、角取石		 金網：
亜鉛アルミ合金メッキ鉄線		 取付座金：
亜鉛アルミマグネシウム合金メッキ鋼板		 取付アンカー：
ステンレス（SUS304）		 架台：
φ10mm、又はD10
階段タイプ 自然石：
階段石		 金網：
亜鉛アルミ合金メッキ鉄線		 取付座金：
亜鉛アルミマグネシウム合金メッキ鋼板		 取付アンカー：
ステンレス（SUS304）		 架台：
φ10mm、又はD10
