環境工学株式会社
　

アンカー式空積ブロック「ラップブロック擁壁用」

●連結した5個の擬似自然石にアンカー部材を一体化した擁壁用の空積ブロック工法

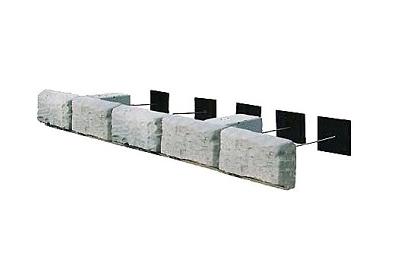

単体写真 断面図（擁壁多段積）※クリック拡大 断面図（擁壁布積）※クリック拡大
ラップブロック擁壁用
ラップブロック擁壁用

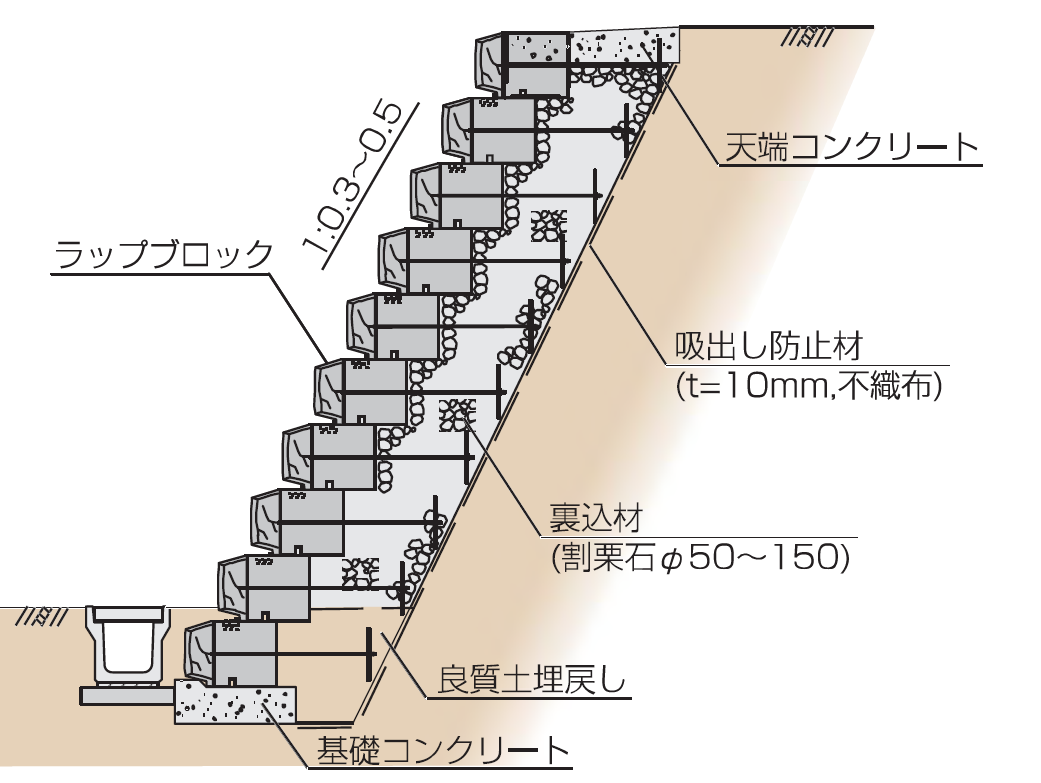

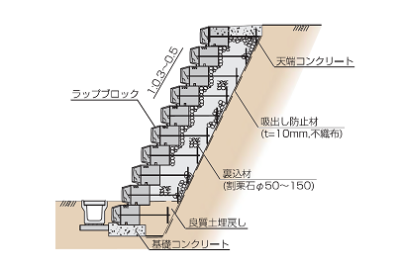

ラップブロック擁壁多段積断面図

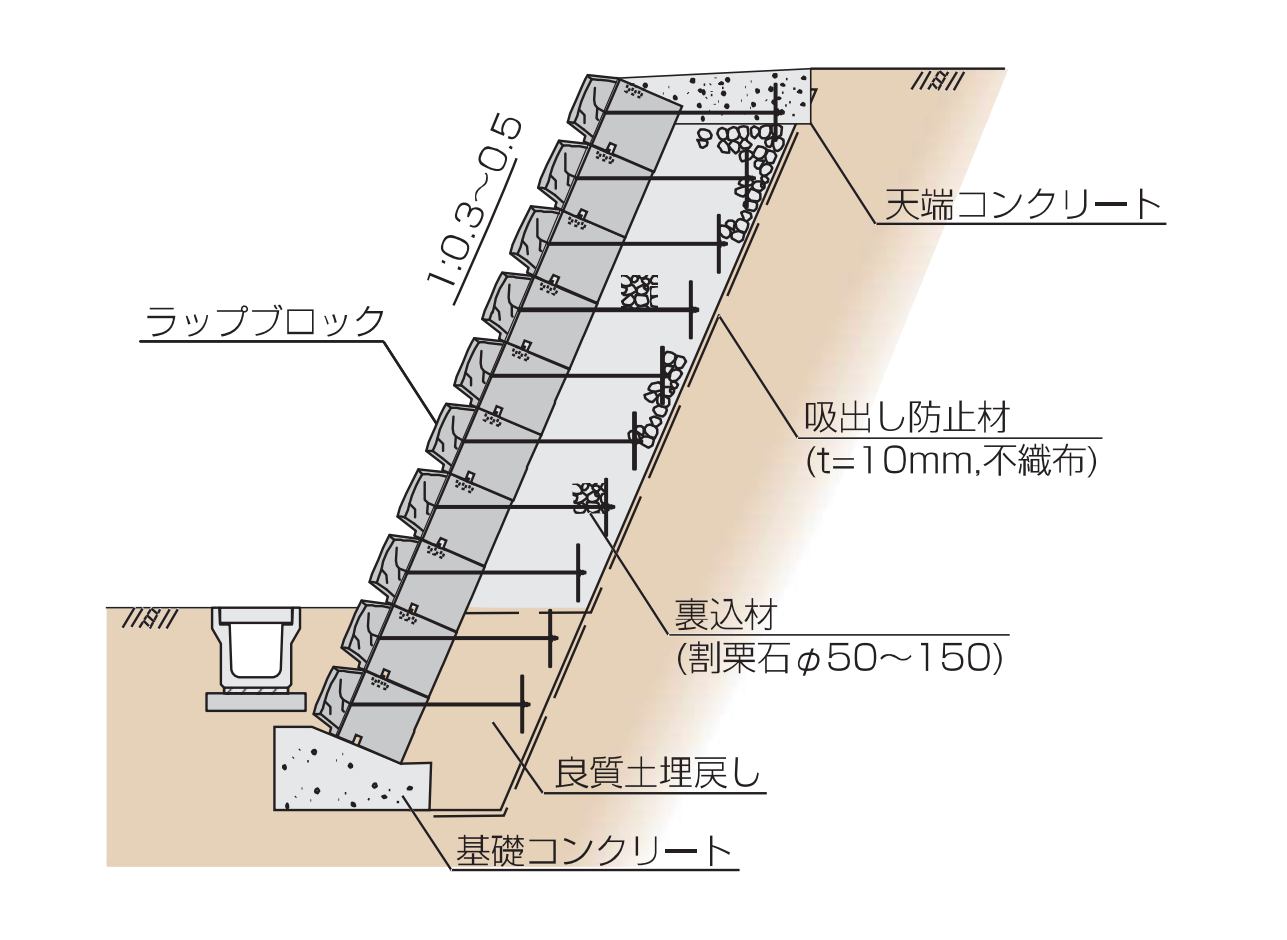

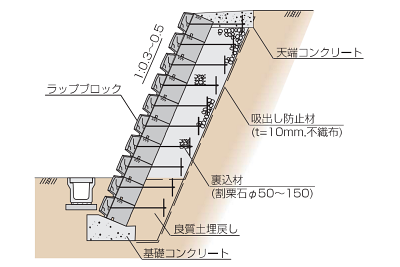

ラップブロック擁壁布積断面図
製品名 ラップブロック擁壁用
適用条件等 ■対応直高：～8.0m ■適用勾配：1:0.3～0.5 ■用途：道路・土地造成・施設整備等
登録等 ■旧NETIS登録番号：KT-020077-V ■NNTD:1173 ■「アンカー式空石積工法研究会」の対象製品となります。
特長
●優れた施工性で経済的な工法
ユニット化されたブロックを据え付けるだけで簡単に施工ができ、胴込・裏込コンクリートが不要である為、工期短縮が可能です。
●脱炭素化にも大きく貢献
胴込・裏込コンクリートが不要なアンカー式空積工法であり、本体部分にコンクリートを使用しない為、一般的なコンクリートブロックと比較してCO2排出量は約68％削減（当社比）可能となっております。 CO2排出量等の詳細についてはコチラ
●カーブ施工が容易
5個の擬似自然石は鉄筋で連結されているため、R10m程度までカーブ施工が可能で、カーブ施工に伴う調整コンクリートも不要です。
●簡単施工
ユニット化（0.5m2/セット）されたブロックを据え付けるだけの施工となります。
●高い排水性
裏込材の排水性が良いため、湧き水や背面地下水の影響がある場所に有効です。
●景観性に配慮
ブロック単体が小型であるため、圧迫感を与えません。また深目地の擬石模様となるため、周辺の景観に馴染みます。
●高い安全性
高盛土載荷実験、一体性実証試験、アンカー部材引抜試験などを実施し、その安全性を確認しております。
カタログ等 カタログはコチラ  ラップブロック擁壁実績例はコチラ
多段積600型 形状：
L250mm ×W2,000mm ×H350mm、アンカー長600mm、パネル口200mm		 基準数量：
1.79セット/m2		 裏込材量：
0.539m3/m2		 参考重量：
133kg/セット
多段積900型 形状：
L250mm ×W2,000mm ×H350mm、アンカー長900mm、パネル口200mm		 基準数量：
1.79セット/m2		 裏込材量：
0.807m3/m2		 参考重量：
133kg/セット
布積600型 形状：
L250mm ×W2,000mm ×H350mm、アンカー長600mm、パネル口200mm		 基準数量：
2.00セット/m2		 裏込材量：
0.534m3/m2		 参考重量：
133kg/セット
布積900型 形状：
L250mm ×W2,000mm ×H350mm、アンカー長900mm、パネル口200mm		 基準数量：
2.00セット/m2		 裏込材量：
0.803m3/m2		 参考重量：
133kg/セット
