型枠兼用覆工ブロック「オーバーロック」

●高品質な仕上がりと省力化施工を実現した型枠兼用覆工

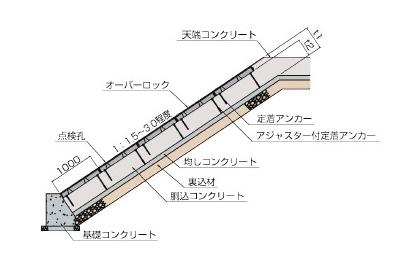

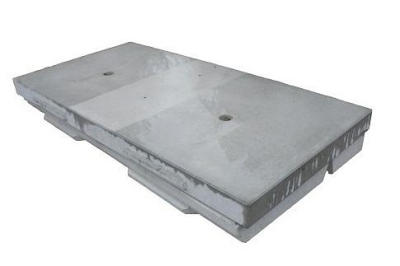

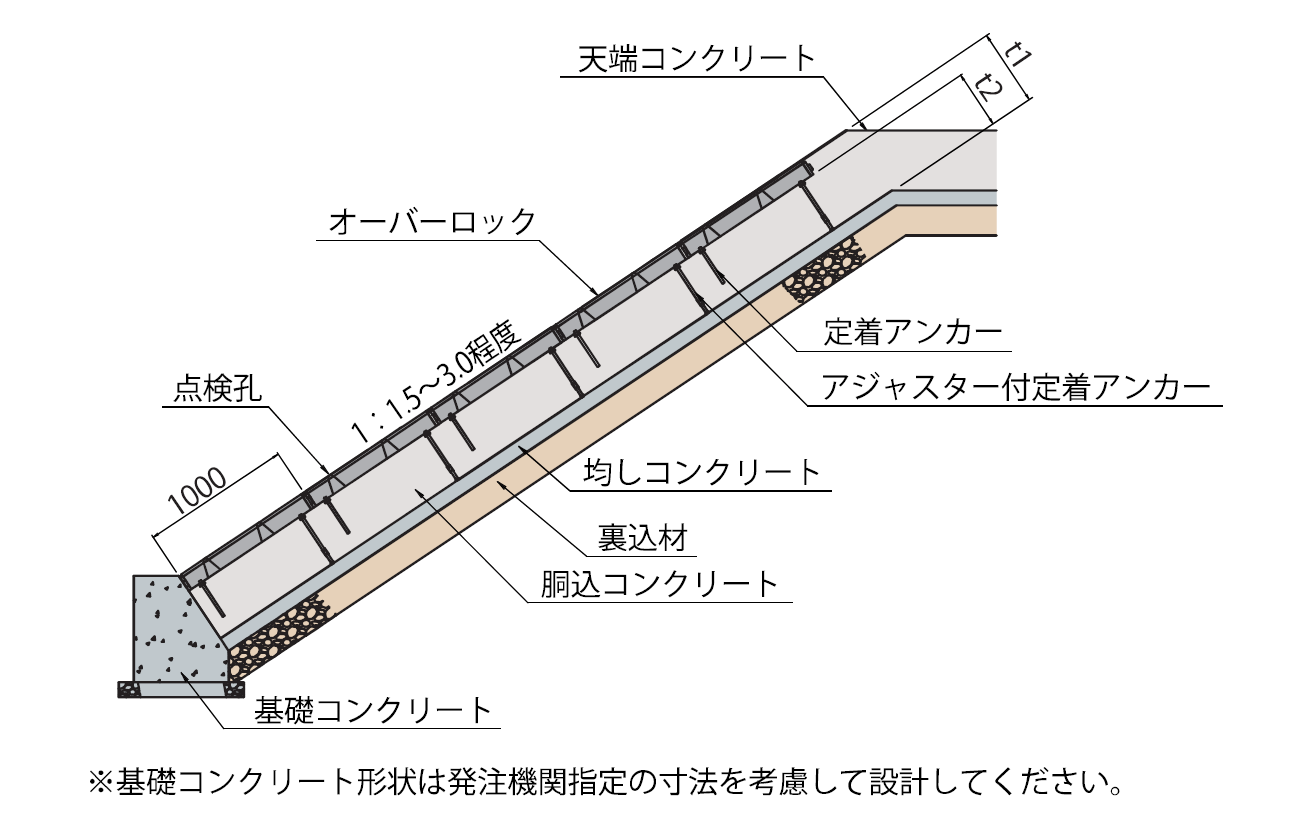

単体写真	標準断面図※クリックして拡大
オーバーロック（コンクリート仕様）	※基礎コンクリート形状は発注先機関指定の寸法を考慮して設計して下さい。

製品名	オーバーロック
適用条件等	■流速：～8.0m/s程度 ■法勾配：1:1.5～3.0 ■用途：河川、海岸、ため池、調整池等
登録等	■NNTD:1190
特長	●仕上がり品質向上 現場打のコンクリート被覆工に比べ、覆工ブロックによる高品質な仕上がりになります。また表面仕上は「洗出し仕様」と「コンクリート仕様」の2種類があります。 ●省力化施工 覆工ブロックの据付によりコンクリートの打設スペースが確保できる為、従来工法と同様の被覆構造を簡単に構築できます。 現場打コンクリート施工の「型枠組立」「脱型」「表面の均し作業」が不要となる為、省力化施工が可能です。 ●精度の高い施工 アジャスター付定着アンカーにより均しコンクリートの不陸を調整できる為、精度の高い施工と出来形管理が可能です。 ●作業効率化 覆工ブロックは2点吊り構造で適度な勾配で吊り上がる為、据付が容易であるだけではなく、大型ブロック（2m2/個）でありながら軽量（530kg/個）である為、 クレーンの作業半径を大きく取ることが可能で、一度のクレーン設置で、より広範囲を効率よく施工できます。 ●建設廃材の抑制 木製型枠を使用しない為、建設廃材の発生を大幅に削減します。
カタログ等	カタログはコチラ  オーバーロック実績例はコチラ

500型	形状： L1,000mm ×W2,000mm ×H120mm	基準数量： 0.5個/m2	参考重量： 530kg/個	胴込コンクリート量： 0.38m3/m2
350型	形状： L1,000mm ×W2,000mm ×H120mm	基準数量： 0.5個/m2	参考重量： 530kg/個	胴込コンクリート量： 0.23m3/m2
