改良型木工沈床・法枠「ログネット」

●「ログネット」（木工沈床タイプ）

単体写真 標準断面図（護床）※クリックして拡大

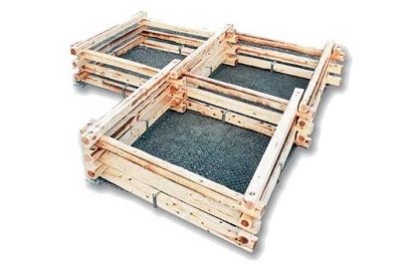

ログネット沈床
ログネット_沈床タイプ

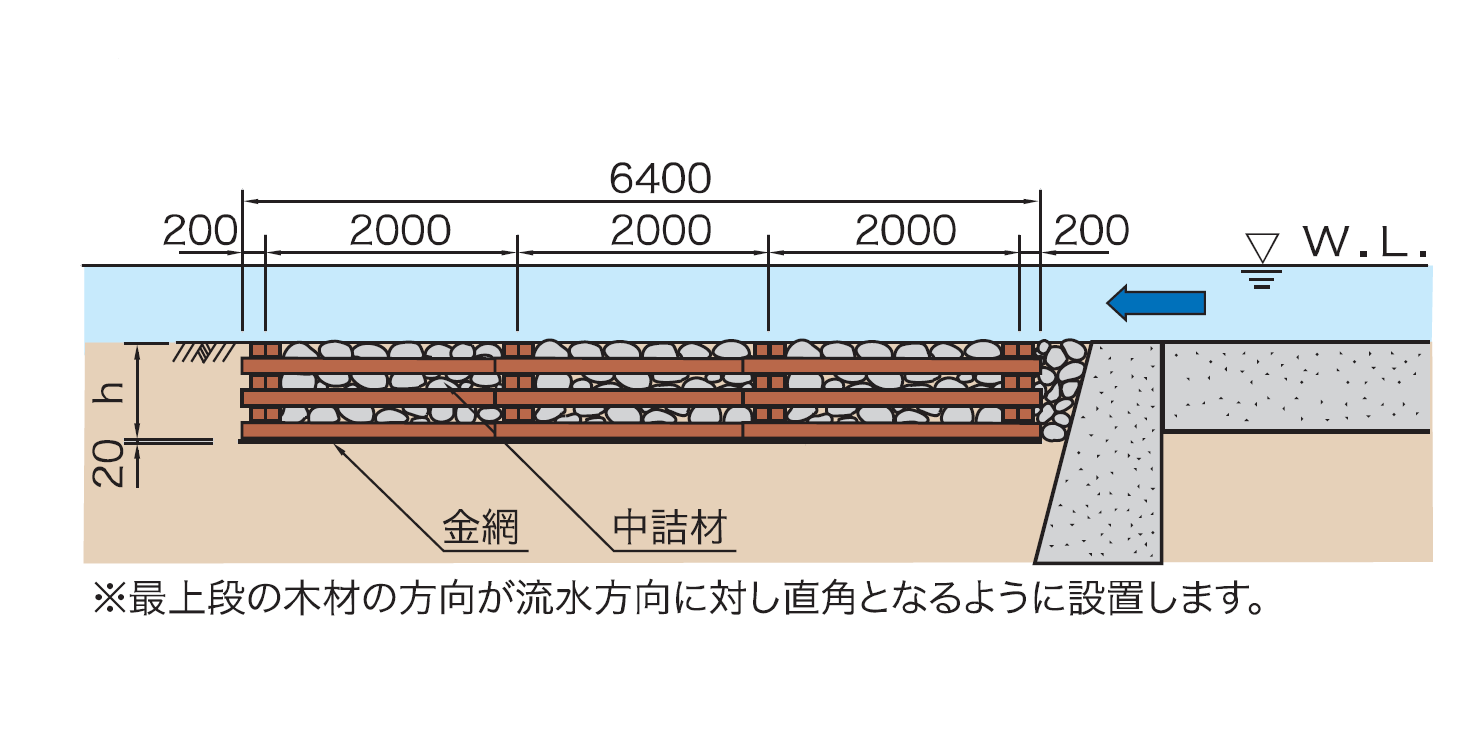

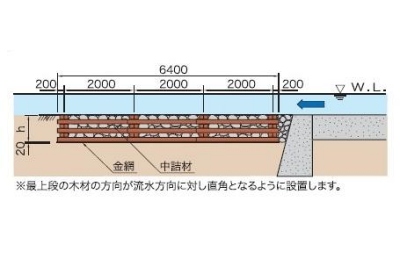

ログネット沈床断面図
製品名 ログネット木工沈床タイプ
適用条件等 ■流速：～5.0m/s程度 ■用途：根固め、護床等
登録等 ■旧NETIS登録番号：KT-990539-V ■NNTD:1180
特長
●優れた施工性・経済性
規格化した金具や丸太を使用し、施工工程を省略化した為、施工性と経済性に優れており、災害復旧用の改良型木工沈床としても適しております。
●同規格・同寸法
規格や寸法は、従来（災害復旧工事の設計要領）の木工沈床と同一となります。
●高強度
敷成木の部分に亜鉛アルミ合金メッキの金網を使用することで、構造上の強度や耐久性を高めています。
●リサイクル（間伐材等の活用）
丸太は地域の間伐材を活用できます。また、中詰材にコンクリート廃材等も利用できます。
カタログ等 カタログはコチラ  ログネット実績例はコチラ
ログネット
3層建型		 形状：
L2,000mm ×W2,000mm ×H720mm		 中詰石：
18.2m3		 中詰石（沈石30kg以上）：
7.8m3		 間伐材活用量：
8.50m3
ログネット
4層建型		 形状：
L2,000mm ×W2,000mm ×H960mm		 中詰石：
24.2m3		 中詰石（沈石30kg以上）：
10.4m3		 間伐材活用量：
11.25m3
ログネット
5層建型		 形状：
L2,000mm ×W2,000mm ×H1,200mm		 中詰石：
30.3m3		 中詰石（沈石30kg以上）：
13.0m3		 間伐材活用量：
14.25m3

環境土木製品一覧へ戻る


　

●「ログネット」（木工法枠タイプ）

単体図 標準断面図※クリックして拡大

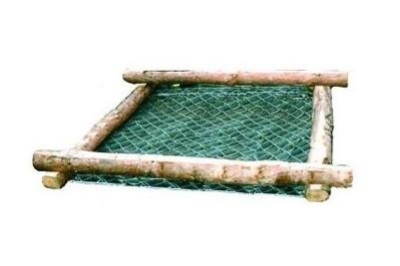

ログネット法枠
ログネット_法枠タイプ

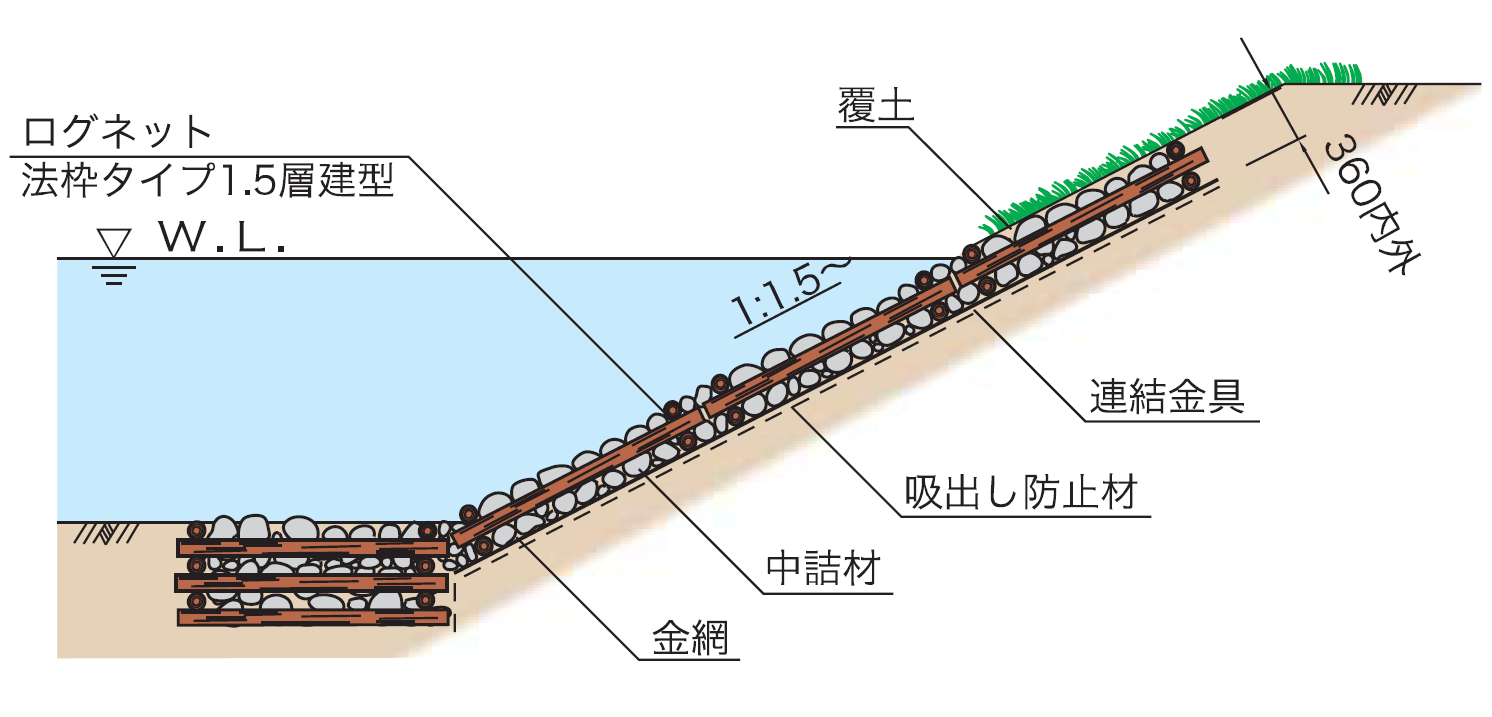

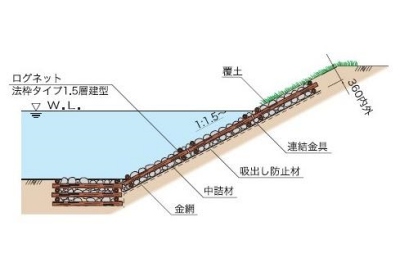

ログネット法枠断面図
製品名 ログネット木工法枠タイプ
適用条件等 ■流速：～5.0m/s程度 ■用途：根固め、護床等
登録等 ■旧NETIS登録番号：KT-990539-A ■NNTD:1180
特長
●優れた施工性・経済性
規格化した金具や丸太を使用し、施工工程を省略化した為、施工性と経済性に優れており、陸組やカーブ施工も可能です。
●生態系に配慮
木材を活用し、多孔質な構造となる為、コンクリート法枠工に比べ、生態系にやさしい構造となります。
●フレキシブル性
底面の金網を連結金具にて連結することで一体性のある柔構造となり、地盤に追随する。
●リサイクル（間伐材等の活用）
丸太は地域の間伐材を活用できます。また、中詰材にコンクリート廃材等も利用できます。
カタログ等 カタログはコチラ  ログネット実績例はコチラ
ログネット法枠
1層建型		 形状：
L2,000mm ×W2,000mm ×H240mm内外		 敷設面積：
4.0m2/枚		 中詰石：
0.218m3/m2		 間伐材活用量：
2.20m3
ログネット法枠
1.5層建型		 形状：
L2,000mm ×W2,000mm ×H360mm内外		 敷設面積：
4.0m2/枚		 中詰石：
0.327m3/m2		 間伐材活用量：
3.30m3
ログネット法枠
2層建型		 形状：
L2,000mm ×W2,000mm ×H480mm内外		 敷設面積：
4.0m2/枚		 中詰石：
0.436m3/m2		 間伐材活用量：
4.40m3
