「ecowin」エコウィン

●「ecowin」(輻射式冷暖房)とは?

「ecowin」(エコウィン)とは、人や環境に優しい独自技術による輻射式冷暖房システムです。
■平成26年度 省エネ大賞 省エネ事例部門「審査委員特別賞」 受賞
■平成27年度 第27回「中小企業優秀新技術・新商品賞」奨励賞 受賞

エコウィンとは
■従来型空調で見られる問題点 ■輻射式冷暖房「ecowin」なら・・・
◆床・天井での温度ムラが発生
空調対流でによる冷暖房では、どうしても上下で温度ムラが発生しやすくなります。

◆強制対流の為、音・ノイズ等が発生
モーターによる駆動音や噴射口から直接吹き出る風の風切り音などが発生します。

◆空気感染やアレルギーリスクの増大
強制対流により空気感染リスクが増大します。また埃を巻き上げやすくなる為、アレルギーなどのリスクも高まる可能性もあります。

◆エネルギーロスの発生
風による冷暖房では、空気を冷やす・暖めるという機能以外に、どうしても送風エネルギーが必要となります。

◆膨大なメンテナンス
直接的な風による冷暖房では、空気正常を維持する為、フィルターやダクトの清掃が欠かせません。

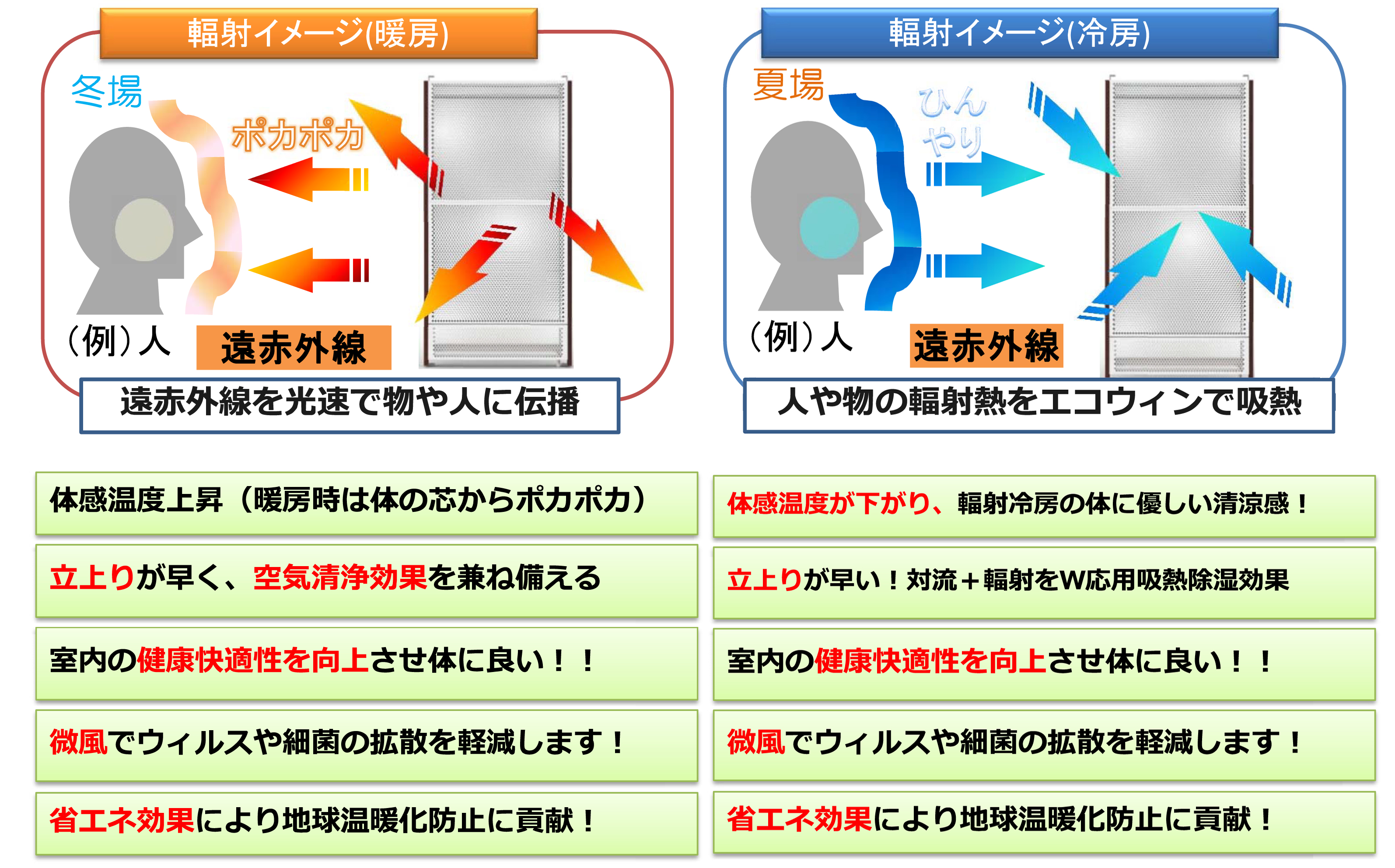

◆輻射による上質な快適性
輻射効果により床壁天井の温度がほぼ均一となり、夏は森林浴、冬は陽だまりで日向ぼっこをしているような自然で快適な雰囲気となります。

◆無音・無風で静かな環境
無動力のためエアコン等のモータノイズ、風もなく無風であるため風切り音が無く、質の高い静寂性が魅力です。ホームシアターやオーディオルーム、スタジオや図書館、体育館やコンサートホールに最適です。
様々な場所に導入されている「ecowin」の導入実績も是非ご覧下さい。

◆空気感染などの抑制効果
無風で埃を巻き上げないため、新鮮空気に満たれたクリーンな空間を実現します。アレルギーや空気感染のリスクを軽減し、健康的な環境を造り出します。 しかも低温輻射(45℃~50℃程度)となっておりますので、ヤケドの心配がなく、お子様からお年寄りまで安心してお使い頂けます。 体育館、保育園、老人ホーム、健康施設、病院、クリーンルームにも最適です。
様々な場所に導入されている「ecowin」の導入実績も是非ご覧下さい。

◆エネルギー効率の良さ
エネルギー効率の良い「輻射」により、体感に直接作用する為、従来空調と比較しても約30%超の省エネ効果を実現しております。

※体育館などでご利用の場合、ボールなどの衝突から守る為に防球格子を設置されることをお勧めします。

●動画「新しい輻射暖冷房」

新しい輻射暖冷房

省エネルギーでクリーンな冷暖房として注目を集める輻射冷暖房について、東京都市大学 名誉教授 坊垣和明氏に解説して頂きました。
この動画「新しい輻射暖冷房」では、 気流を抑え空気感染リスクを低減する省エネルギーの輻射冷暖房のことや災害時など避難所として利用されることもある体育館での活用事例など、分かり易く解説しております。

環境エネルギーTOPへ戻る

「ecowinHYBRID」エコウィンハイブリッド

●エコウィンハイブリッドの特長

エコウィンハイブリッド特長

◆冷暖房
ecowin(輻射式)とエアコンを融合した世界初のHYBRID型輻射空調システムで、輻射パネルとエアコンの配管を直接接続し、輻射パネル内に冷媒ガスを通して冷暖房致します。 冬・足元から温かい輻射暖房感と、夏・健康、快適な自然な輻射冷房感により一年中「春」のような健康快適性を実現します。
◆リモコン操作
温度調節はエアコンのリモコン操作で調節できます。
◆静音性
エアコンは弱風運転とすることで、風切り音も小さくドラフト感も殆ど気になりません。
◆省エネ効果
国内最新型ハイスペックエアコンとの比較において30%超の省エネ効果を実現します。
◆様々な場面に対応
業務用エアコンとの組み合わせも可能で、新築・リフォームに広く対応が可能で、住宅から大型施設まで対応が可能です。
※エアコンと組み合わせるパネルタイプは、家庭用と業務用で仕様が変わります。
「家庭用エアコン2.2kW~5.6kW」・「業務用エアコン5.6kW~25.0kW」 との組合せ仕様となります。
◆導入実績
「ecowinHYBRID」の導入実績はコチラ
カタログダウンロードは

環境エネルギーTOPへ戻る

●エコウィンハイブリッドの冷暖房効果

立川女子高等学校体育館

エコウィンハイブリッドを導入頂いております東京都立川女子高等学校様のご協力により、同校の体育館にて、 ご導入頂いておりますエコウィンハイブリッドの室内温熱環境測定や省エネ測定を目的とした冷暖房効果を測定させて頂きました。 なお、測定は夏期(2019年9月10日~13日)、冬期(2020年2月12日~14日)の2回にわたり実施しております。


・暖房運転開始後の温度上昇グラフ ※画像クリックで拡大

下のグラフは、学校体育館での暖房運転開始後、体育館の床面と床上1.1m地点の温度を10分ごとに測定したグラフとなります。エアコンを単独で利用して設定温度を29度・強風にした場合と エコウィンを併用して設定温度を24度・弱風にした場合の温度変化を表しております。グラフを見ますと、エコウィンを利用した場合、エアコン単独(設定温度29度・強風)のように無理な運転をさせることなく、暖房が行き届くことが確認できます。

ewH暖房温度グラフ拡大


・暖房時の省エネルギー性(電力量の比較グラフ) ※画像クリックで拡大

こちらのグラフは、学校体育館内の環境条件(内外温度差)が同じとなるようにエアコン12台とエアコン+エコウィン8台で消費電力を測定したものとなります。グラフから見てもわかりますように エアコン12台とエアコン+エコウィン8台で、ほぼ同等の暖房環境が得られたばかりか、消費電力は40%近く削減できることが確認できます。

ewH消費電力グラフ拡大


●エコウィンハイブリッドの冷房効果

・冷房運転開始後の温度低下グラフ ※画像クリックで拡大

こちらのグラフは、学校体育館での冷房運転開始後、体育館の複数地点の温度を10分ごとに何度低下したかを測定したグラフで、エアコンを単独で利用した場合とエコウィンを併用した場合の温度変化を表しております。 グラフを見ますと、エコウィンを利用した場合、そうでない場合よりも早く冷房効果が現れております。

ewH冷房温度グラフ拡大


・冷房時の省エネルギー性(電力消費量の予測グラフ)

こちらのグラフは、学校体育館において、エアコン単独の場合とエコウィン併用の場合で冷房時の消費電力を測定したものとなります。グラフから見てもわかりますように たった10時間でエアコン単独の場合とエコウィン併用の場合で、消費電力に約25%もの差が出ることが確認できます。

ewH消費電力予測グラフ拡大


・エコウィンハイブリッド導入効果についての論文

エコウィンハイブリッド論文


この「ecowinHYBRID」エコウィンハイブリッドの導入効果につきましては、 『空調設備を設けた学校体育館の温熱環境ならびに省エネルギーに関する研究』として、(一社)日本建築学会でも論文を発表しております。 実際に「ecowinHYBRID」エコウィンハイブリッドを導入して頂きました学校体育館の温度環境や省エネ効果について、東京都市大学 名誉教授 坊垣和明氏のご協力により 論文にまとめておりますので、ご興味のある方は是非ご覧ください。


環境エネルギーTOPへ戻る


●「ecowinHYBRID」のラインナップ

製品 サイズ・重量 特長
スクリーン
エコウィンハイブリッド-スクリーン
Screen(自立タイプ):
W820mm ×H2,350mm ×D120mm 40kg

製品のお問い合わせにつきましてはコチラ

カタログダウンロードは
◆立ち上がり
高性能エアコンと併用のハイブリッド運転となる為、早い立ち上がりとなります。

◆利便性
高性能エアコンのリモコンを利用して、多様な運転モードが可能です。

◆カラー
木枠カラーは、ブラック・ホワイトなどもあります。

◆体感ルーム
「ecowin」の体感ルームをご用意しております。体感ルームでは「ecowin」「ecowin HYBRID」の機能を体感することが可能です。
ウォール
エコウィンハイブリッド-ウォール
Wall(壁掛けタイプ):
W820mm ×H1,250mm ×D120mm 30kg

製品のお問い合わせにつきましてはコチラ

カタログダウンロードは
◆立ち上がり
高性能エアコンと併用のハイブリッド運転となる為、早い立ち上がりとなります。

◆利便性
高性能エアコンのリモコンを利用して、多様な運転モードが可能です。

◆ウォールタイプの特徴
スクリーンタイプよりコンパクトな大きさとなっており、狭い箇所にも取り付けが可能です。
また木枠カラーはスクリーンタイプと同じく、ブラック・ホワイトなどもあります。

◆体感ルーム
「ecowin」の体感ルームをご用意しております。体感ルームでは「ecowin」「ecowin HYBRID」の機能を体感することが可能です。
ロウボーイ
エコウィンハイブリッド-ロウボーイ
LOWBOY「short」:
W1,600mm ×H720mm ×D130mm 25kg

LOWBOY「long」:
W2,200mm ×H720mm ×D130mm 37.5kg

製品のお問い合わせにつきましてはコチラ

カタログダウンロードは
◆立ち上がり
高性能エアコンと併用のハイブリッド運転となる為、早い立ち上がりとなります。

◆利便性
高性能エアコンのリモコンを利用して、多様な運転モードが可能です。

◆ロウボーイタイプの特徴
スクリーンタイプ・ウォールタイプと異なり、横型のエコウィンハイブリッドとなります。
今まで壁面に設置スペースがなく、設置が難しかった学校の教室や店舗等にも設置が可能となっております。

◆体感ルーム
「ecowin」の体感ルームをご用意しております。体感ルームでは「ecowin」「ecowin HYBRID」の機能を体感することが可能です。

●防球格子「D・フェンス」(エアコン設備の防球用)

製品 内容
防球格子
防球格子「D・フェンス」
体育館などで冷暖房施設を保護する防球格子「D・フェンス」につきましては、コチラをご覧ください。
